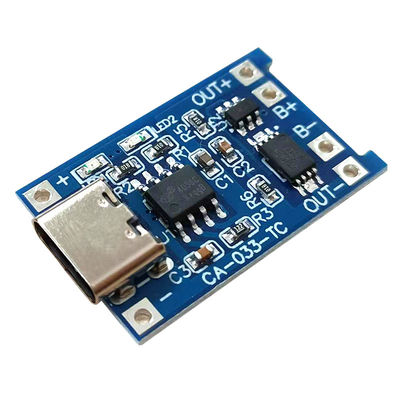

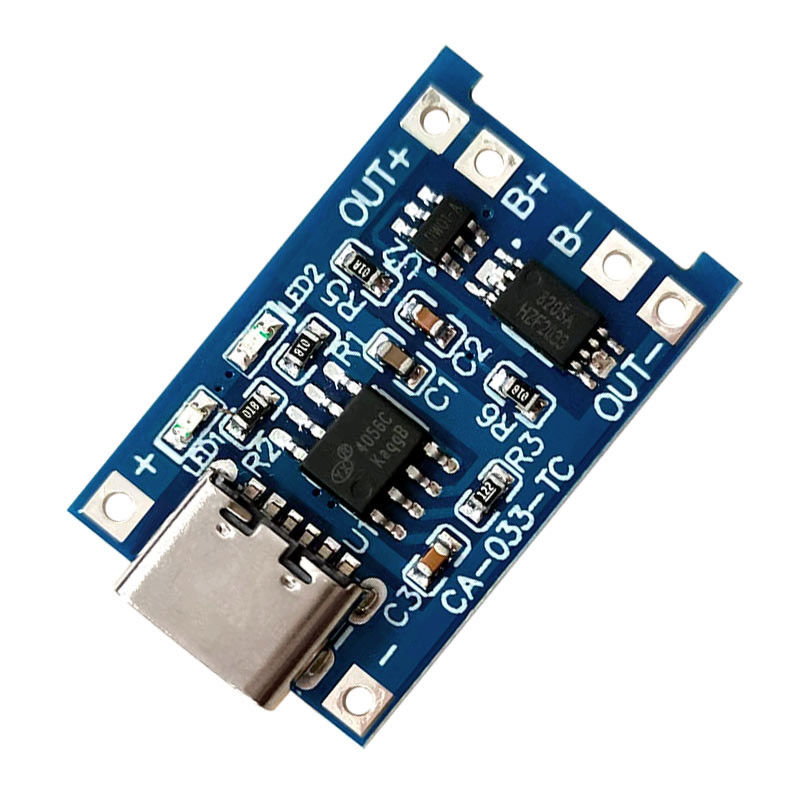

برد محافظ باتری CA-033 USB 5V BMS 2.8x1.7cm MICRO USB

CA-033 Micro Type-c USB 5V Charging Board with Protection Dual Function 1A Li-ion Lithium Battery Charger Module 18650

توضیحات محصول:

• ولتاژ ورودی: 5 ولت
• ولتاژ قطع شارژ: 1% ± 4.2 ولت
• حداکثر جریان شارژ: 1000 میلی آمپر
• ولتاژ حفاظت از شارژ بیش از حد باتری: 2.5 ولت
• جریان حفاظت در برابر جریان بیش از حد باتری: 3A
• اندازه تخته: 2.8 * 1.7 سانتی متر

ویژگی ها و پارامترهای ماژول:

ترمینال ورودی دارای یک مادربرد MICRO USB است که می تواند مستقیماً به عنوان ورودی برای شارژ باتری لیتیومی استفاده شود.
و هنوز هم حفظ ولتاژ ورودی سیم کشی اتصالات لحیم کاری، می تواند بسیار راحت DIY.

توجه داشته باشید:

  هنگامی که باتری برای اولین بار وصل می شود، ممکن است ولتاژ خروجی بین OUT+ و OUT- وجود نداشته باشد.در این زمان،
مدار حفاظتی را می توان با شارژ ولتاژ 5 ولت فعال کرد.اگر باتری از B+ B- وصل شده باشد، برای فعال کردن مدار حفاظتی نیز باید شارژ شود.هنگام استفاده از شارژر تلفن همراه به عنوان ورودی، توجه داشته باشید که شارژر باید قادر به خروجی 1 آمپر یا بالاتر باشد، در غیر این صورت ممکن است نتواند به طور معمول شارژ شود.

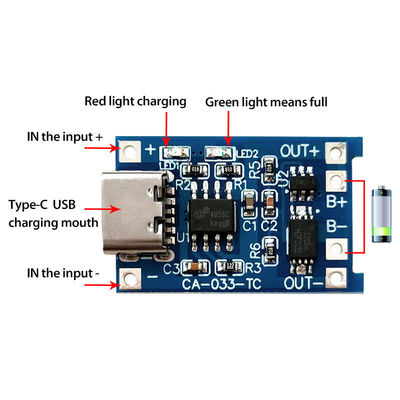

پایه MICRO USB و پد + - در کنار ورودی منبع تغذیه، دسترسی به ولتاژ 5 ولت.B+ به الکترود مثبت باتری لیتیومی و B- به الکترود منفی باتری لیتیومی متصل می شود.OUT+ و OUT- به بارهایی مانند پایانه های مثبت و منفی صفحه تقویت کننده موبایل یا بارهای دیگر متصل می شوند.
