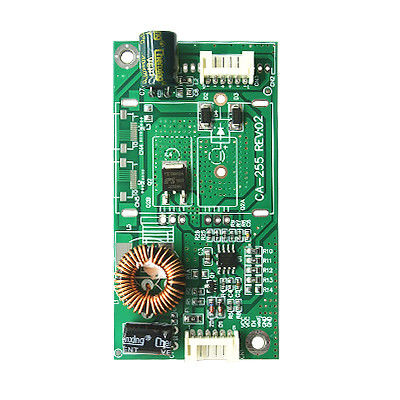

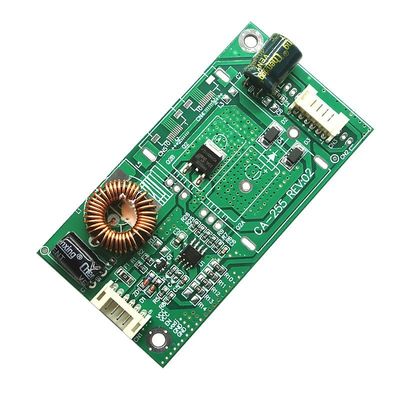

CA-255 Constant Current Board Universal 10''-42" LED TV Light Driver Board

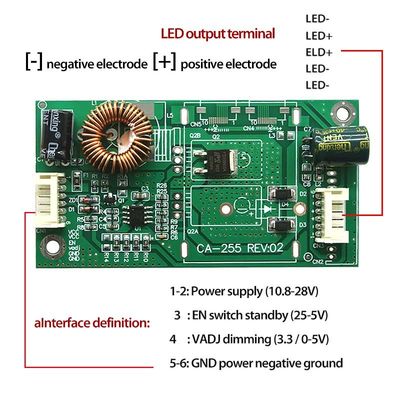

1. VCC: منبع برق و ولتاژ مثبت، ولتاژ مدار (ولتاژ معمولا 12V یا 24V است)

2. ON / OFF، ON، EN، ON_BL و غیره: کلید پا، علامت کلید پا ( محدوده ولتاژ بین 2.5V-5V است)

3. PWM، PDIM، VDAJ، BL-PWM و غیره: پا نور قابل تنظیم (تخفیف دو حالت دارد، یکی در حالت دیجیتال -PWM،
یکی از آن ها کمر زدن آنالوگ است -DC

4. PWM تنظیم عرض پالس نامیده می شود، که یک سیگنال موج مربع مستطیل تولید می کند، فرکانس به طور کلی 200HZ-2KHZ است،
دامنه ولتاژ عموما 3.3V است، PDIM اختصار انگلیسی، Dim به معنای "درخشش".
ضخامت آنالوگ توسط ولتاژ DC انجام می شود، معمولاً مستقیماً به پا منتقل می شود که ولتاژ 0V-5V DC را برای کنترل روشنایی فراهم می کند.

GND: زمین (منفی)

LED +: دیود تولید کننده نور (شرکت LED) مثبت

LED-: دیود تولید کننده نور (شرکت LED) منفی

1. شماره مدل: CA-255
2. حجم ورودی: 10.8-28 ولت
3. حجم خروجی: 15-88 ولت

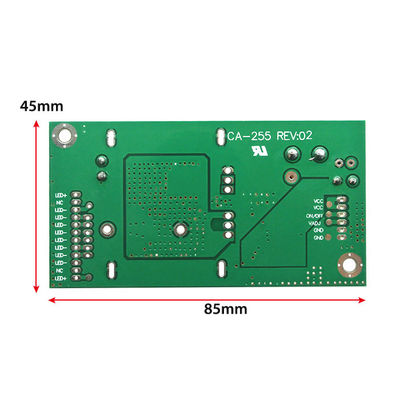

4. اندازه: 8.5x4.5CM
5. وزن: 24.4 گرم
