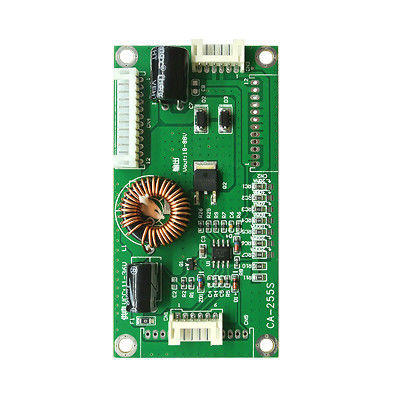

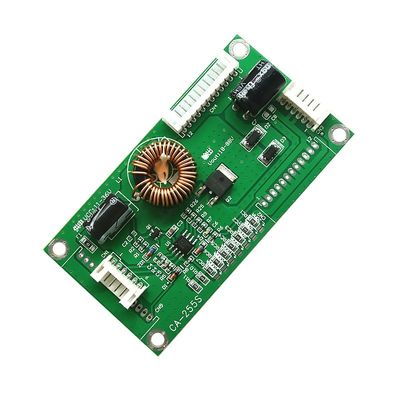

CA255S LED Driver Board Universal 10-48inch Tv led constant current board (بورد درایور LED CA255S) صفحه نمایش تلویزیون 10-48 اینچی LED با جریان ثابت

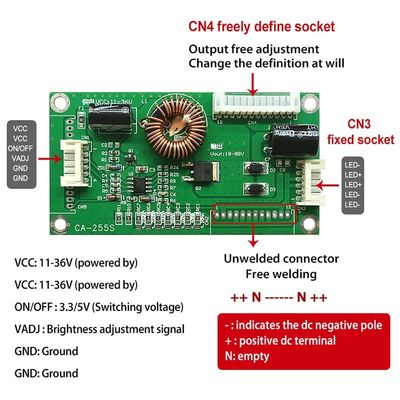

خروجی دو نوع از ورود سوکت:
CN4 for the free definition of the socket free definition of the foot refers to the pin in the design of the socket pin to do hanging treatment and in each pin design of the connection of the positive and negative electrode solder joint.
بنابراین، کاربران می توانند تعریف سوکت را برای نگهداری مطابق نیازهای واقعی خود تنظیم کنند.

CN3 به عنوان یک سوکت ثابت تعریف می شود:
سوکت تعریف ثابت به این معنی است که پین تعریف خروجی ثابت است.

CN4 آزاد است که راه درست باز کردن را تعریف کند:
به اصطلاح پا تعریف آزاد به این معنی است که پین برای اتصال مفصل جوش الکترود مثبت و منفی طراحی شده است.کاربران می توانند تعریف نیازهای نگهداری را با استفاده مستقیم از مفاصل جوش کوتاه در حال استفاده تکمیل کنند.

1. خروجی فعلی پیش فرض 300mA

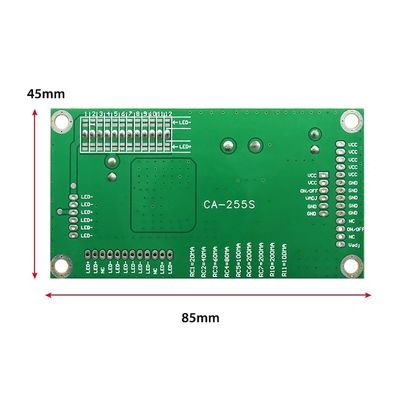

2. اندازه محصول: 85x45MM
3. ولتاژ ورودی می تواند بین 10V تا 36V باشد.
4. ولتاژ خروجی بین 18 تا 88 ولت (قابلی)
5. جریان خروجی: 20-1000MA تنظیم آزاد (با روش تنظیم جریان).
6. VCC: منبع برق، ولتاژ ورودی 11v-36v DC
7. روشن / خاموش: سیگنال سوئیچ. ولتاژ ورودی از 2.5v تا 5v است
8. سيگنال روشنايي پشتي، تنظیم درخشش
9. GND: زمین
