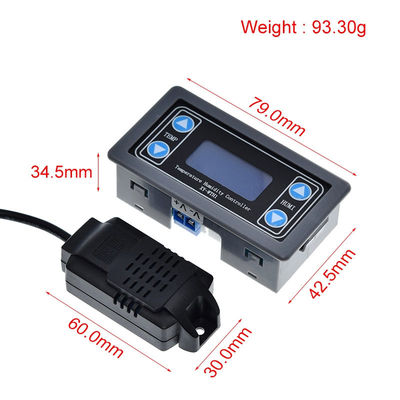

کنترلر رطوبت دیجیتال 10A SHT20 DC 6V-30V با دقت بالا

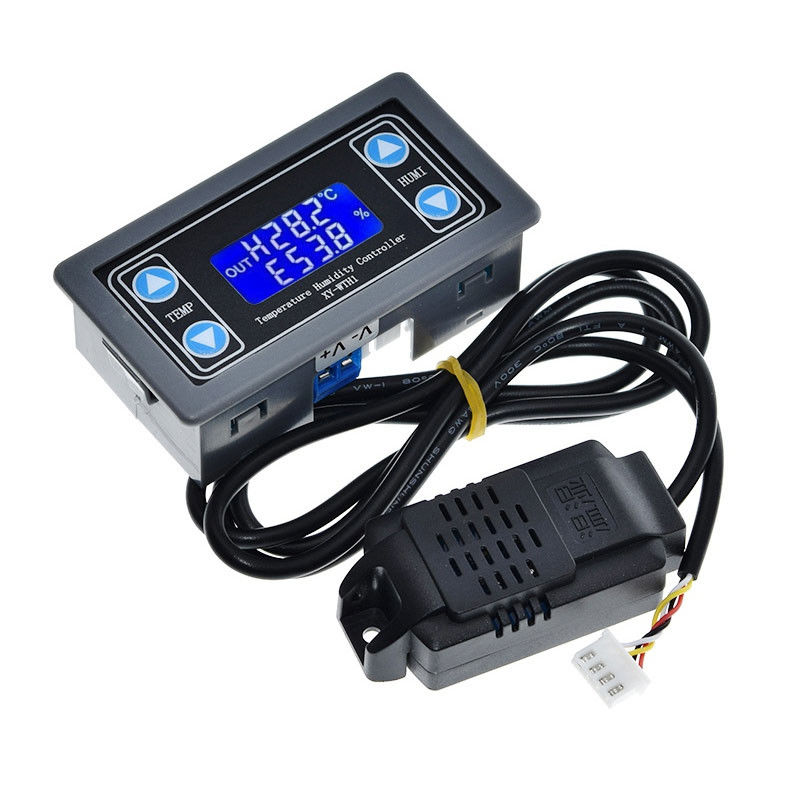

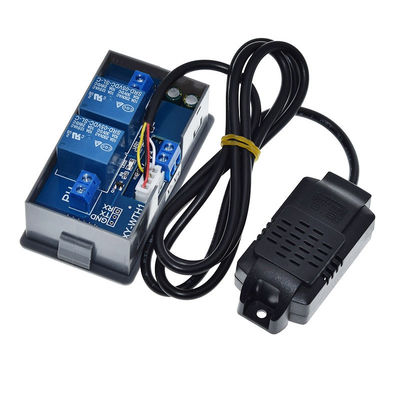

XY-WTH1 ماژول کنترل دما و رطوبت با دقت بالا صفحه نمایش دیجیتال با خروجی دوگانه پانل کنترل ثابت دمای و رطوبت محصول محصول از تراشه صنعتی درجه حرارت، سنسور دما و رطوبت SHT20 با دقت بالا استفاده می کند.

تابع
ویژگی های محصول دو نوع طبقه بندی اصلی است: عملکرد دما و رطوبت.
عملکرد دما به شرح زیر است
1. شناسایی خودکار حالت کار:
سیستم به طور خودکار با توجه به دمای شروع / توقف، حالت کار را شناسایی می کند
دمای شروع > دمای توقف، حالت خنک کننده 'C'
دمای شروع < دمای توقف، حالت گرمایش 'H

2. حالت خنک کننده:
هنگامی که درجه حرارت 2 دمای شروع، هدایت رله، چراغ قرمز روشن، تجهیزات تبرید شروع به کار می کنند،
هنگامی که دما s دمای توقف، رله قطع، چراغ قرمز خاموش، تجهیزات تبرید متوقف به کار.

3. حالت گرمایش:
هنگامی که دما درجه حرارت شروع، هدایت رله، چراغ قرمز روشن، تجهیزات گرمایشی شروع به کار می کنند.
هنگامی که درجه حرارت 2 دمای توقف، رله قطع، قرمز چراغ خاموش، گرمایش تجهیزات متوقف به کار.

4. عملکرد تصحیح دما OFE (-10.0~10℃):
سیستم برای مدت طولانی کار می کند و ممکن است بایاس شود، از طریق این اصلاح عملکرد، دمای واقعی = دمای اندازه گیری + مقدار کالیبراسیون

نحوه تنظیم دمای شروع/توقف:
1. در رابط در حال اجرا، کلید 'TM+' را بیش از 3 ثانیه فشار دهید، به رابط تنظیمات دمای شروع، می توان با کلید TM + TM- تغییر داد تا اصلاح شود.منتظر خروج و ذخیره خودکار 6s،
2. در رابط در حال اجرا، کلید 'TM-' را به مدت بیش از 3 ثانیه فشار دهید، به رابط تنظیمات دمای توقف، می توان با کلید TM + TM- تغییر داد، تا بعد از پارامترها، منتظر خروج خودکار 6 ثانیه و ذخیره شود.

عملکرد رطوبت به شرح زیر است

1. شناسایی خودکار حالت کار:
سیستم به طور خودکار با توجه به رطوبت شروع / توقف، شناسایی حالت کار: رطوبت شروع> رطوبت توقف، حالت رطوبت زدایی 'D'
شروع رطوبت< توقف رطوبت، حالت رطوبت 'E!

2. حالت رطوبت زدایی:
هنگامی که رطوبت > شروع رطوبت، هدایت رله، چراغ سبز روشن، تجهیزات رطوبت زدایی شروع به کار می کنند.
هنگامی که رطوبت، رطوبت را متوقف می کند، رله را قطع می کند، چراغ سبز خاموش می شود، تجهیزات رطوبت زدایی را متوقف می کند.

3. حالت مرطوب سازی:
هنگامی که رطوبت شروع به رطوبت می کند، هدایت رله، چراغ سبز روشن، تجهیزات مرطوب کننده شروع به کار می کنند.
4. عملکرد تصحیح رطوبت RH (-10.0 تا 10٪)
سیستم برای مدت طولانی کار می کند و ممکن است از طریق این اصلاح عملکرد، رطوبت واقعی = رطوبت اندازه گیری + مقدار کالیبراسیون بایاس شود:

نحوه تنظیم رطوبت شروع/توقف:
1. در رابط در حال اجرا، کلید RH+ را بیش از 3 ثانیه فشار دهید، به رابط تنظیمات رطوبت شروع کنید، می توان با کلید RH + RH تغییر داد تا تغییر داده شود.منتظر خروج و ذخیره خودکار 6s،
2. در رابط در حال اجرا، کلید RH-' را به مدت بیش از 3 ثانیه فشار دهید، به رابط تنظیمات رطوبت توقف، می توان با کلید RH+ RH- تغییر داد، تا بعد از پارامترها تغییر کند، منتظر خروج خودکار 6 ثانیه و ذخیره شود.

توضیحات رابط در حال اجرا:
حالت کار نشان می دهد که حالت فعلی ("H/C"، E/d") در جلوی دما/رطوبت، زمانی که تنظیم دما/رطوبت و توقف دما/رطوبت کامل شود، هماهنگ می شود.
هر رسانایی رله، گوشه سمت چپ بالای رابط نمایشگر "خارج"، در صورت هدایت رله دما، حالت کار دمای صفحه نمایش چشمک زن "H/C برای نشان دادن یادآورها؛ اگر هدایت رله رطوبت، پس از آن حالت کار رطوبت نمایشگر چشمک می زند "E/d "، بعنوان یادآوری؛

نحوه فعال/غیرفعال کردن رله:
در رابط در حال اجرا، کلید TM- را کوتاه فشار دهید، رله دما را فعال/غیرفعال کنید (روشن: فعال کردن خاموش: غیرفعال)، به رابط در حال اجرا برگردید، اگر رله دما غیرفعال باشد، نماد دما برای یادآوری چشمک می زند.
در رابط در حال اجرا، کلید "RH-" را فشار دهید، رله رطوبت را فعال/غیرفعال کنید(روشن: فعال کردن خاموش: غیرفعال کنید)، به رابط در حال اجرا برگردید، اگر رله رطوبت غیرفعال باشد، نماد رطوبت % ' به عنوان یادآور چشمک می زند. .
کنترل سریال (سطح TTL)
Baud Rate: 9600bps بیت داده: 8
بیت های توقف :1crc :هیچکدام
کنترل جریان: ندارد
توضیحات CMD
شروع آپلود داده ها را شروع کنید
توقف آپلود داده را متوقف کنید
خواندن تنظیمات پارامتر را بخوانید
T:ON فعال کردن رله دما
T:OFF رله دما را غیرفعال کنید
H:روشن رله رطوبت را فعال کنید
H: OFF رله رطوبت را غیرفعال کنید
TS:XX.X تنظیم دمای شروع (20.0-~60.0)
TP:XX.X تنظیم دمای توقف (20.0-~60.0)
HS:XX.X تنظیم رطوبت شروع (00.0~100.0)
HP:XX.X تنظیم توقف رطوبت (00.0~100.0)
TC:XX.X تنظیم درجه حرارت (-10.0~10.0)
تنظیم رطوبت HC:XX.X (-10.0~10.0)

دما و رطوبت فرمت آپلود داده توضیحات:
فرمت دما: حالت عملیاتی (H/C)، مقدار دما، وضعیت رله دما؛

فرمت رطوبت: حالت عملیاتی (E/D)، مقدار رطوبت، وضعیت رله رطوبت؛

H، 20.5 درجه، CL: حالت عملیات گرمایش، دمای فعلی 20.5 درجه. حالت قطع رله دما،
D, 50.4%, OP: حالت کار رطوبت زدایی، رطوبت فعلی 50.4%، اتصال رله humidity;
