ابزار تستر دیود ترانزیستور GM328A فرکانس متر ولتاژ ESR

توجه داشته باشید:

قبل از آزمایش خازن، خازن را قبل از قرار دادن آن در نگهدارنده تست برای اندازه گیری تخلیه کنید، در غیر این صورت خطر آسیب دیدن میکروکنترلر تستر وجود دارد.

1، کالیبراسیون

کالیبراسیون تستر برای حذف خطاها در اجزای خود استفاده می شود و نتایج آزمایش نهایی را دقیق تر می کند.کالیبراسیون به کالیبراسیون سریع و کالیبراسیون کامل عملکرد تقسیم می شود.
روش کار برای کالیبراسیون سریع: سه نقطه تست TP1، TP2 و TP3 را با سیم کوتاه کنید و سپس دکمه تست را در حین تماشای صفحه فشار دهید.رنگ صفحه به متن سفید در پس زمینه سیاه تغییر می کند.پس از پیام اعلان "Selfest mode...؟ "، دکمه تست را فشار دهید تا وارد فرآیند کالیبراسیون سریع شوید.اگر پس از پیغام "Selftest mode...؟ اگر در عرض 2 ثانیه پس از پیام "Selftest mode..." هیچ دکمه ای فشار داده نشود، فرآیند تست عادی انجام می شود و مقادیر مقاومت سه نقطه تست TP1، TP2 انجام می شود. و TP3 در انتها نمایش داده می شود.بعد از ورود به فرآیند کالیبراسیون سریع مقداری داده روی صفحه ظاهر می شود، آن را نادیده بگیرید صبر کنید تا رشته چشمک زن روی صفحه ظاهر شود.
پس از "Isolate Probes!"، سرنخ های کوتاه شده TP1، TP2 و TP3 را بردارید.کالیبراسیون سریع کامل می شود تا زمانی که رشته "Test End" روی صفحه ظاهر شود.هنگام کالیبراسیون برای اولین بار، از روش کالیبراسیون عملکرد کامل استفاده کنید.
کالیبراسیون عملکرد کامل از منوی عملکرد قابل دسترسی است و به یک خازن 220 نانوفتر اضافی نیاز دارد.کالیبراسیون عملکرد کامل فرآیند کالیبراسیون جامع تری را انجام می دهد و ممکن است زمان بیشتری ببرد.هنگامی که در منوی عملکرد قرار گرفتید، دکمه تست را به آیتم منو "Selftest" بچرخانید، سپس دکمه تست را فشار دهید تا وارد فرآیند کالیبراسیون عملکرد کامل شوید، که با رشته چشمک زن "short Probes! هنگامی که رشته چشمک زن "Isolate Probes!" روی صفحه ظاهر می شود، سیم ها را از سه نقطه تست بردارید و همچنان منتظر بمانید تا فرآیند کالیبراسیون ادامه یابد، زمانی که رشته "1-||- 3 > 100nf"، خازن های آماده شده 220nf را روی نقاط تست TP1 و TP3 نصب کنید. صبر کنید تا روی صفحه نمایش "Test End" نوشته شود و فرآیند کالیبراسیون کاملاً کاربردی کامل شود.

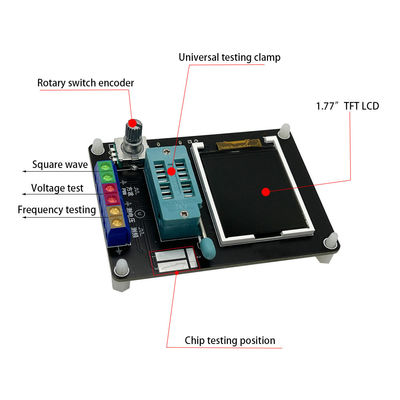

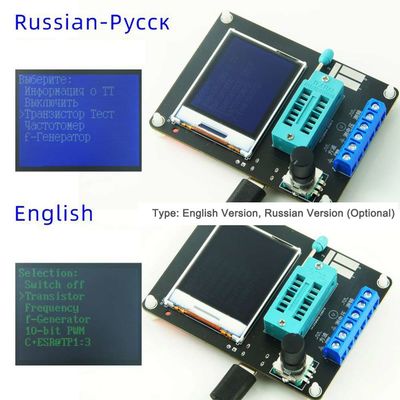

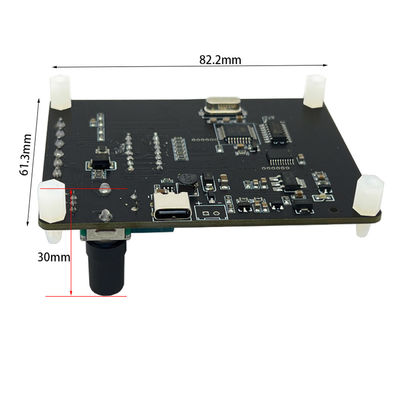

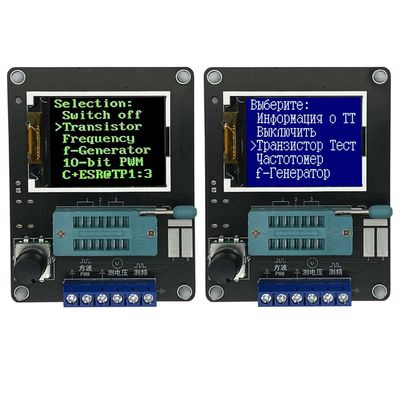

2. منوی عملکرد

2.1 خاموش کنید
2.2 ترانزیستور
2.3 فرکانس
فرکانس را اندازه گیری می کند.دکمه تست را فشار داده و نگه دارید تا از عملکرد اندازه گیری فرکانس خارج شوید.محدوده اندازه گیری فرکانس از 1 هرتز تا بیش از 1 مگاهرتز است، زمانی که فرکانس اندازه گیری شده زیر 25 کیلوهرتز باشد، دوره نمایش داده می شود.
2.4 f-ژنراتور
ژنراتور موج مربعی با فرکانس‌های موج مربعی متعدد قابل انتخاب، دکمه تست را به چپ یا راست بچرخانید تا بین فرکانس‌های موج مربعی مختلف جابه‌جا شوید، دکمه تست را طولانی فشار دهید تا از مولد موج مربعی خارج شوید.
2.5 PWM 10 بیتی
ژنراتور پالس، دکمه تست را به چپ یا راست بچرخانید تا چرخه کاری پالس را از 1٪ تا 99٪ تنظیم کنید.دکمه تست را فشار داده و نگه دارید تا از مولد پالس خارج شوید.
2.6 C+ESR@TP1:3
عملکرد اندازه گیری ظرفیت خازنی در خط، دو سیم را می توان از TP1 و TP3 برای اندازه گیری مقدار خازن و ESR یک خازن خطی 2uF-50mF هدایت کرد، توجه داشته باشید که خازن مورد آزمایش باید قبل از آزمایش کاملاً تخلیه شود، اگر اندازه گیری در خط است، مداری که خازن در آن قرار دارد باید قبل از انجام آزمایش به طور کامل قطع شود.
2.7
روش اندازه گیری پیوسته مقاومت، به طور مداوم مقدار مقاومت و مقدار اندوکتانس نصب شده بر روی TP1 و TP3 را آزمایش کنید.اندوکتانس تنها زمانی اندازه گیری می شود که مقاومت مورد آزمایش کمتر از 2100 اهم باشد و اندوکتانس از 0.01mH تا 20H اندازه گیری می شود.برای خروج، دکمه تست را فشار داده و نگه دارید.
2.8 1-||-3
روش اندازه گیری پیوسته ظرفیت خازن به طور مداوم مقادیر خازن نصب شده بر روی TP1 و TP3 را آزمایش می کند.برای خازن های با ظرفیت کوچک، مقادیر خازن را فقط می توان در این روش تست اندازه گیری کرد.مقدار مقاومت سری معادل (ESR) برای خازن های بیشتر از 90nF با وضوح 0.01Ω اندازه گیری می شود.خازن های بالای 5000 pF نرخ افت ولتاژ خود را پس از شارژ نشان می دهند.
2.9 DS18B20 نسخه روسی بدون این عملکرد
DS18B20 یک سنسور دما است که از یک روش ارتباطی تک باس برای انتقال داده ها استفاده می کند و دارای بسته مشابه با تریود (TO-92) است، نمودار زیر پینوت DS18B20 را نشان می دهد.

پس از وارد کردن تابع تست DS18B20، خط دوم صفحه نمایش اتصال بین نگهدارنده تست و DS18B20 را نشان می دهد، "1=GND 2=DQ 3=VDD"، که نشان می دهد TP1 به GND DS18B20 متصل است، TP2 به DQ DS18B20 و TP3 به VDD DS18B20 متصل است.تستر به طور خودکار DS18B20 را تشخیص نمی دهد، بنابراین برای نصب DS18B20 باید دستورالعمل های خط دوم را دنبال کنید.
تستر می تواند نتیجه دمای 12 رقمی اندازه گیری شده توسط DS18B20 را بخواند و آن را در خط سوم به عنوان مقدار دمای مربوطه سلسیوس با وضوح 0.0625 درجه سانتی گراد نمایش دهد.
Scratchpad: تستر محتویات 8 سلول حافظه داخلی DS18B20 به اضافه آخرین بایت مقدار بررسی CRC را می خواند.در کل 9 بایت
Scratchpad BYTE
دما LSB 0
دما MSB 1
TH/USER BYTE 1 2
TL/USER BYTE 2 3
CONFIG 4
رزرو شده 5
رزرو شده 6
رزرو شده 7

CRC 8

به عنوان مثال، اگر مقدار خوانده شده در یک زمان Scratchpad باشد: EC014B467FFF0C102A، رابطه به صورت زیر است
مقدار Scratchpad BYTE
دما LSB EC 0
دما MSB 01 1
TH/USER BYTE 1 4B 2
TL/USER BYTE 2 46 3
CONFIG 7F 4
FF رزرو شده 5
رزرو شده 0C 6
رزرو شده 10 7

CRC 2A 8

رام 64 بیتی: شناسه دستگاه منحصربفرد جهانی هر DS18B20 که توسط تستر خوانده می شود که 64 بیت است.به 3 قسمت تقسیم می شود.

به عنوان مثال، رام 64 بیتی خوانده شده توسط DS18B20 است
رام 64 بیتی: 28FF4D58361604A1
سپس وجود دارد
کد خانواده 8 بیتی 28
شماره سریال 48 بیتی 041636584DFF
کد CRC 8 بیتی A1

نکته: تمام قسمت ها به صورت هگزادسیمال هستند، به جز مقدار دما (TEMP) که به صورت اعشاری است.
محدوده اندازه گیری دما DS18B20 از 55- تا 125 درجه سانتی گراد است.دکمه تست را فشار داده و نگه دارید تا از این عملکرد خارج شوید.
2.10 C(uF) -اصلاح
این تابع برای تصحیح مقدار اندازه گیری شده ظرفیت ظرفیت بالا که به طور پیش فرض روی 0% تنظیم شده است استفاده می شود.این بدان معنی است که هیچ اصلاحی وجود ندارد و از -0.2٪ - 8٪ تنظیم شده است.مقدار مثبت مقدار اندازه گیری شده خازن را کاهش می دهد و مقدار منفی مقدار اندازه گیری شده خازن را افزایش می دهد.
پس از تنظیم، دکمه تست را فشار داده و نگه دارید تا خارج شوید.
2.11 IR_Decoder نسخه روسی بدون این تابع
این تابع نیاز به استفاده از گیرنده IR یکپارچه 1838 (نوع پالس) دارد، پس از وارد کردن این تابع، خط دوم فرمان را روی صفحه نمایش مشاهده کنید که رشته ""1=DOUT 2=GND 3=VCC" را نشان می دهد. رشته نشان دهنده 3 نقطه تست روی تستر و گیرنده IR است رشته نشان دهنده ارتباط بین 3 نقطه تست روی تستر و هد گیرنده IR است که باید طبق دستورالعمل کاملاً متصل شوند. فقط یک گیرنده IR می توان آن را خالی گذاشت یا به درستی در پایه تست نصب کرد، هیچ قطعه دیگری را نمی توان در آن قرار داد، و نقاط تست نباید با سیم کوتاه شوند. این برای جلوگیری از خطاهای غیرقابل پیش بینی است. نمودار زیر جهت نصب نمونه IR را نشان می دهد. سر گیرنده
TP1 به پین ​​DOUT سر گیرنده IR، TP2 به GND و TP3 به VCC متصل می شود.
عملکرد رمزگشایی کنترل از راه دور IR از دو فرمت کدگذاری کنترل از راه دور IR پشتیبانی می کند.
قالب I
فرمت 2

دو فرمت بالا تقریباً یکسان هستند، تفاوت در طول کد بوت است.فرمت 1 9MS و فرمت 2 4.5MS است.
تابع رمزگشایی کنترل از راه دور IR به ترتیب از uPD6121 برای فرمت یک و TC9012 برای فرمت دو استفاده می کند.

دستورالعمل های اجرایی
عملکرد رمزگشایی کنترل از راه دور IR فقط از منوی عملکرد قابل دسترسی است.قبل از ورود به عملکرد رمزگشایی کنترل از راه دور مادون قرمز، نباید هیچ قطعه ای روی پایه تست یا روی پایانه های خروجی موج مربعی وجود داشته باشد.عملکرد رمزگشایی کنترل از راه دور مادون قرمز را وارد کنید و منتظر بمانید تا صفحه نمایش "standing by..." را نشان دهد پس از اینکه رشته "standing by..." روی نمایشگر ظاهر شد، سر گیرنده IR یکپارچه را در پایه تست قرار دهید و آن را قفل کنید. محل.سپس می توان کنترل از راه دور را به سمت سر گیرنده IR گرفته و شلیک کرد.اگر کد استفاده شده برای کنترل از راه دور شناسایی شود.خط سوم یک رشته از کاراکترهای ">>>>>>>>>>>" را نشان می دهد که رمزگشایی موفق را نشان می دهد و خط چهارم فرمت کد مورد استفاده برای کنترل از راه دور را نشان می دهد.خط پنجم اولین بایت کد کاربر (user code1) و خط ششم بایت دوم کد کاربر (user code2) را نشان می دهد.خط هفتم کد داده (داده) و کد معکوس داده (~data) را نشان می دهد.
(تمام مقادیر تابع رمزگشای IR در قالب هگزادسیمال هستند.
عملکرد رمزگشایی IR فقط از حالت تک کلیدی پشتیبانی می کند، نه حالت پیوسته.هنگام آزمایش این عملکرد، متوجه شدم که چندین کنترل از راه دور تلویزیون مورد استفاده برای آزمایش TC9012 بودند، کنترل از راه دور MP3 کوچک uPD6121 بود، و کنترل از راه دور کولر گازی شناسایی نشد:-(.) به دلیل محدودیت ها، هیچ آزمایش دیگری امکان پذیر نیست. انجام شده.
برای خروج از این عملکرد، سر گیرنده را از نگهدارنده تست بردارید و سپس کلید رمزگذار چرخشی را فشار داده و نگه دارید تا خارج شوید.
2.11 IR_Encoder نسخه روسی بدون این تابع
عملکرد رمزگذار کنترل از راه دور IR به یک LED مادون قرمز نیاز دارد.تستر می تواند این LED مادون قرمز را کنترل کند و بنابراین یک عملکرد کنترل از راه دور مادون قرمز را اجرا کند.از آنجایی که تستر تنها می تواند حداکثر جریان درایو حدود 6 میلی آمپر را ارائه دهد، فاصله کنترل را نمی توان با یک کنترل از راه دور مادون قرمز معمولی مقایسه کرد.با قرار گرفتن سر گیرنده مادون قرمز برای انتقال، احتمالاً در فاصله 2 متری قرار دارد.
رمزگذاری کنترل از راه دور IR از دو فرمت پشتیبانی می کند، همان فرمت رمزگشایی کنترل از راه دور IR که قبلا توضیح داده شد.همچنین از uPD6121 برای نشان دادن فرمت یک و TC9012 برای نشان دادن فرمت دو استفاده می شود.
دستورالعمل های اجرایی
عملکرد کدگذاری کنترل از راه دور IR فقط از منوی عملکرد قابل دسترسی است.قبل از ورود به تابع کدگذاری کنترل از راه دور مادون قرمز، نباید هیچ قطعه ای روی پایه تست یا روی پایانه های خروجی موج مربعی وجود داشته باشد.پس از وارد شدن به تابع کدگذاری کنترل از راه دور مادون قرمز، یک LED مادون قرمز را به ترمینال خروجی موج مربعی متصل کنید که ترمینال منفی LED مادون قرمز به زمین و ترمینال مثبت به خروجی متصل است.پایانه های مثبت و منفی LED مادون قرمز را می توان با استفاده از سیم برای تسهیل عملکرد گسترش داد.پایه بلند LED مادون قرمز مثبت و پایه کوتاه منفی است.
در سمت چپ ترین ستون نمایشگر یک نماد ">" وجود دارد که نشان می دهد کدام پارامتر در حال حاضر تنظیم شده است.یک فشار کوتاه روی دکمه تست، ">" را بین آیتم های تنظیمات مختلف تغییر می دهد.خط دوم، "پروتکل"، فرمت کدگذاری مورد استفاده را تنظیم می کند.چرخاندن دکمه تست به چپ و راست بین "uPD6121" و "TC9012" تغییر می کند.
خطوط سوم و چهارم "user code1" و "user code2" بایت های اول و دوم کد کاربر را تنظیم می کنند که با چرخاندن دکمه تست به سمت چپ می توان این بایت را در مراحل 1 کاهش داد و با چرخاندن دکمه تست در مراحل 1 افزایش یافت. درست.
خط پنجم کد داده را تنظیم می کند که می توان آن را برای دکمه تست سمت چپ 1 کاهش داد و برای دکمه تست سمت راست 1 را افزایش داد.کد معکوس داده به طور خودکار از روی کد داده محاسبه می شود و نمی توان آن را به صورت دستی تنظیم کرد.
هنگام تنظیم مقدار کد کاربر و کد داده، علاوه بر تغییر مقدار در واحد 1 با چرخش دکمه تست به چپ و راست، می توان مقدار را در واحدهای 0x10 نیز با فشار دادن و نگه داشتن دکمه تست به مدت یک عدد افزایش داد. زمان طولانی است، اما نه خیلی طولانی، اگر خیلی طولانی باشد، تابع برداشته می شود.درک این موضوع در ابتدا آسان نیست.خط ششم کنترل انتشار "emit:" است.با انتقال نماد ">" به این خط، دکمه تست را می توان به چپ و راست چرخاند تا نور مادون قرمز مطابق با مجموعه داده های بالا منتشر شود.هنگامی که سوئیچ تست را بچرخانید، فلش سریع نماد "->" را مشاهده خواهید کرد.این نشان می دهد که داده یک بار منتشر شده است.
