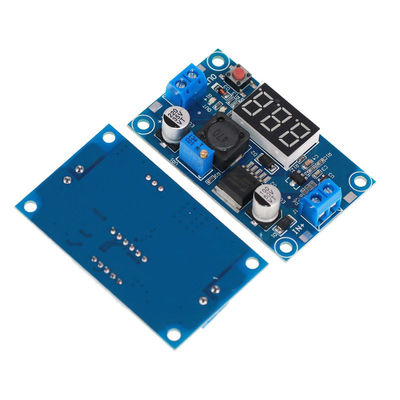

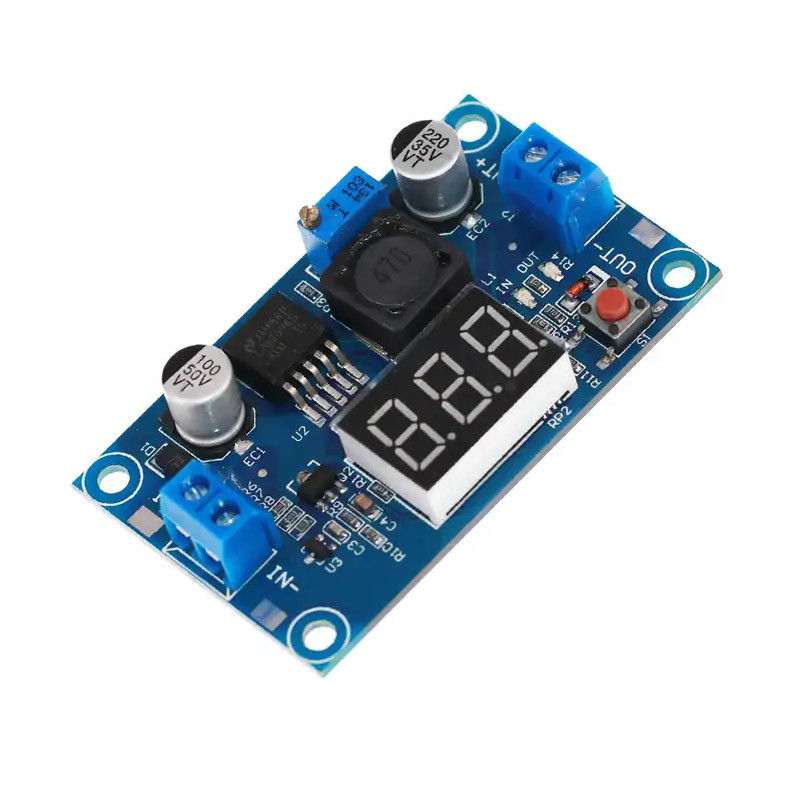

ماژول LM2596 در بازار هیچ حفاظت از اتصال کوتاه خروجی ندارد، خروجی اتصال کوتاه است، ماژول بلافاصله آسیب دیده است، ظرفیت خروجی جریان کمتر از 1.8 آمپر است.این ماژول از LM2596 اصلی، تراشه بزرگ، سطح مات، حفاظت از اتصال کوتاه خروجی، جریان بالا 3A استفاده می کند.
نکات برجسته ماژول:1. قیمت راحت، طراحی هوشمند و انسانی، مقرون به صرفه!2. ولت متر آنبورد، ولت متر را می توان خود کالیبره کرد، مشکلی از ولت متر وجود نخواهد داشت!
عملکرد و ویژگی های ماژول:
● دارای نمایشگر ولت متر و خود کالیبراسیون ولت متر.با استفاده از یک ریزپردازنده ولتاژ پیشرفته تر، خطای ولت متر ± 0.05 ولت، محدوده 0 تا 40 ولت.(برای اطمینان از دقت ولت متر، لطفا مطمئن شوید که ولتاژ ورودی بالای 4.5 ولت باشد)
● کلید را برای تغییر اندازه گیری ولتاژ ورودی یا خروجی لمس کنید، و یک نشانگر وجود دارد که نشان می دهد کدام ولتاژ در حال اندازه گیری است و تنظیم را ذخیره کنید، حتی اگر برق خاموش شود و دوباره شروع شود.
● ولت متر را می توان بسته، زمانی که بدون نیاز به لمس دکمه سمت چپ می توان به راحتی متوجه شد.
● با پایانه های سیم کشی، هیچ آهن لحیم کاری نیز نمی تواند برای استفاده راحت باشد و نقاط سیم کشی سیم جوش را حفظ کنید.
● ولتاژ ورودی 4.0~40V.(ولتاژ ورودی باید 1.5 ولت بیشتر از ولتاژ خروجی باشد)
● محدوده ولتاژ خروجی قابل تنظیم 1.25 ولت ~ 37 ولت قابل تنظیم مداوم.(ولتاژ ورودی باید 1.5 ولت بیشتر از ولتاژ خروجی باشد)
● جریان خروجی 3A، توصیه می شود در داخل 2.0A استفاده شود، جریان زیادی برای تقویت اتلاف گرما نیاز دارد.
● توان خروجی 20 وات، بیش از 15 وات، لطفا اتلاف گرما را تقویت کنید.
● راندمان تبدیل بالا، متوسط در 88% (بازده و ورودی، ولتاژ خروجی، جریان، اختلاف فشار)
● با حفاظت از اتصال معکوس، اتصال معکوس نمی سوزد
● با حفاظت از گرمای بیش از حد و عملکرد حفاظت از اتصال کوتاه
● اندازه 6.1*3.4*12 سانتی متر (طول * عرض * ارتفاع)
● وزن: 22 گرم
دامنه کاربرد:این ماژول را می توان در ولتاژ ورودی بالاتر از ولتاژ خروجی میدان گام به پایین استفاده کرد، مانند باتری، ترانسفورماتور برق، منبع تغذیه تنظیم کننده ولتاژ قابل تنظیم DIY، قلم سنج خودرو 24 ولت این منبع تغذیه، کاهش تجهیزات صنعتی، 12 ولت به 3.3 ولت، 12 ولت به 5 ولت، 24 ولت به 5 ولت، 24 ولت به 12 ولت، 36 ولت به 24 ولت و غیره.
روش خود کالیبراسیون ولت متر داخلی:
1. هنگامی که ولت متر روی برد ولتاژ خروجی را نشان می دهد، دکمه سمت راست را به مدت 2 ثانیه به مدت طولانی فشار دهید و آن را رها کنید.ولت متر و چراغ نشانگر ولتاژ خروجی "OUT" به طور همزمان چشمک می زند و سپس وارد حالت تنظیم ولتاژ خروجی شوید.به همین ترتیب، هنگامی که ولت متر ولتاژ ورودی را نشان می دهد، دکمه سمت راست را به مدت 2 ثانیه طولانی فشار دهید و آن را رها کنید.ولت متر و چراغ نشانگر ولتاژ ورودی "IN" به طور همزمان چشمک می زنند و سپس وارد حالت تنظیم ولتاژ ورودی می شوند.
2. روی دکمه سمت راست ضربه بزنید و ولتاژ یک واحد افزایش می یابد.روی دکمه سمت چپ ضربه بزنید و ولتاژ یک واحد کاهش می یابد.از آنجایی که مقدار ولتاژ یک واحد کمتر از 0.1 ولت است، بنابراین باید 1 تا 5 بار فشار دهید تا تغییرات ولت متر 0.1 ولت را مشاهده کنید، کلید پیوسته خاص چندین بار به مقدار ولتاژ نمایشگر فعلی بستگی دارد، نمایشگر جریان بالاتر است. ولتاژ، دفعات کمتری برای فشار دادن.
3. پس از اتمام تنظیم ولتاژ، دکمه سمت راست را به مدت 2 ثانیه فشار داده و رها کنید.در این زمان می توانید از حالت کالیبراسیون ولتاژ خارج شوید.نکته: در این روش فقط یک بار باید کالیبره کنید تا مقدار ولتاژ را در کل محدوده ولتاژ بدست آورید.این عملکرد برای برآوردن نیازهای دقت بالاتر شما طراحی شده است، لطفاً از آن استفاده کنید.
