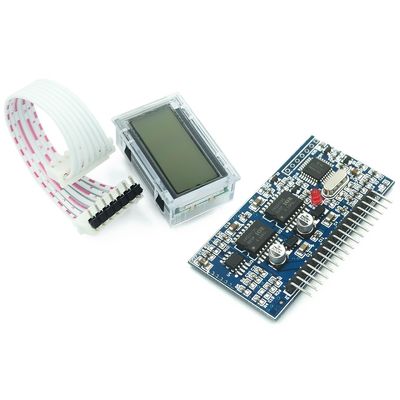

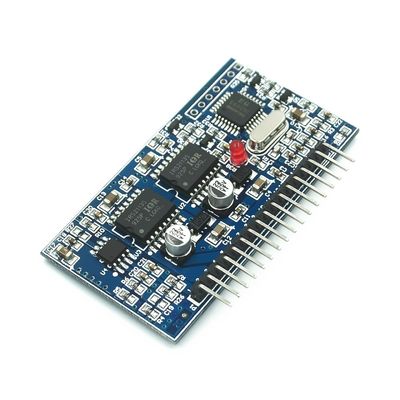

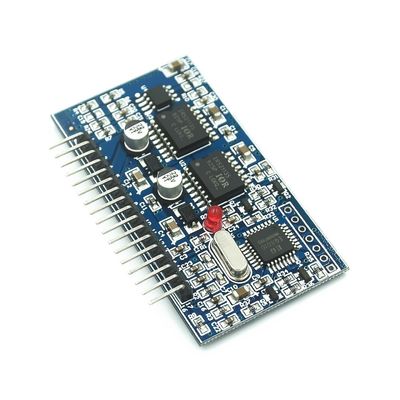

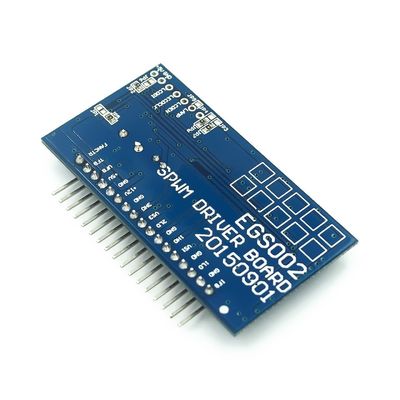

ماژول منبع تغذیه EGS002 EG8010 ژنراتور اینورتر موج سینوسی خالص DC-DC DC-DC

• EG8010 یک دیجیتال، عملکرد بسیار خوبی است که کنترل زمان مرده خود را از تراشه ژنراتور اینورتر موج سینوسی خالص به ارمغان می آورد.
• در ساختار تبدیل توان دو مرحله ای DC-DC-AC یا معماری بوست ترانسفورماتور فرکانس توان DC-AC تک مرحله ای، یک نوسان ساز کریستالی 12 مگاهرتز خارجی، برای دستیابی به دقت بالا استفاده می شود.
• اعوجاج هارمونیک بسیار کوچک است، اینورتر موج سینوسی خالص 50 هرتز یا 60 هرتز ASIC.
• این تراشه از فناوری CMOS، ادغام داخلی ژنراتور سینوسی SPWM، مدار کنترل زمان مرده، محدوده ضریب چند برابری، مدار شروع نرم، مدار حفاظتی، رابط ارتباطی سریال RS232 و ماژول درایور LCD سریال 1602 استفاده می کند.

امکانات:

• منبع تغذیه تک 5 ولت

• مجموعه 4 پین فرکانس خروجی موج سینوسی خالص:

• موج سینوسی خالص 50 هرتز با فرکانس ثابت 60 هرتز موج سینوسی خالص با فرکانس ثابت 0-100 هرتز

• فرکانس موج سینوسی خالص قابل تنظیم 0-400 هرتز فرکانس موج سینوسی خالص قابل تنظیم است

• مدولاسیون تک قطبی و دو قطبی

• همراه با کنترل Deadband، پین 4 dead time:

• 300nS زمان مرده 500nS زمان مرده 1.0uS زمان مرده 1.5uS زمان مرده

• نوسان ساز کریستالی 12 مگاهرتز خارجی

• فرکانس حامل PWM 23.4 کیلوهرتز

• بازخورد ولتاژ، جریان، دمای واقعی

• حفاظت از اضافه ولتاژ، کم ولتاژ، جریان بیش از حد و گرمای بیش از حد

• پین حالت شروع نرم، زمان پاسخ 1S را تنظیم می کند

• ارتباط سریال برای تنظیم ولتاژ خروجی، فرکانس و سایر پارامترها

• ماژول LCD سریال خارجی 1602 اینورتر را نمایش می دهد

• اطلاعات ولتاژ، فرکانس، دما و جریان

برنامه های کاربردی:

• اینورتر موج سینوسی خالص تک فاز

• اینورتر PV

• اینورتر برق باد

• سیستم یو پی اس منبع تغذیه بدون وقفه

• سیستم ژنراتور دیجیتال

• IF پاور

• کنترل کننده سرعت موتور تک فاز

• اینورتر تک فاز

• دیمر موج سینوسی

• تنظیم کننده موج سینوسی

• مولد موج سینوسی
