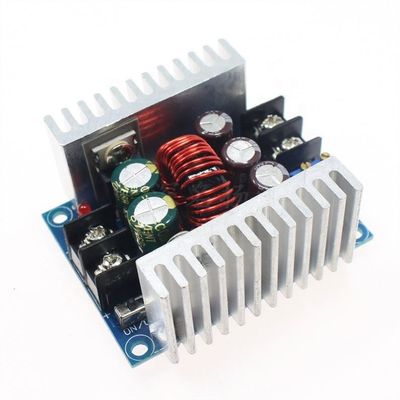

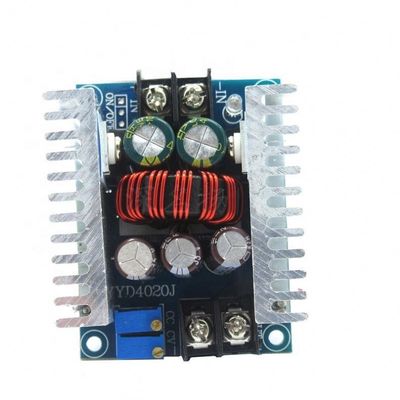

مبدل جریان ولتاژ ثابت 300W 20A پنل خورشیدی / منبع تغذیه توربین های بادی

• ویژگی های ماژول: ماژول شارژ ماژول CV ماژول ولتاژ ثابت جریان ثابت گام به گام غیر ایزوله ریفایر سنکرون
• دامنه کاربرد: درایو جریان ثابت LED با قدرت بالا، شارژ باتری لیتیومی (شامل فروالریک)، 4 ولت، 6 ولت، 12 ولت، 14 ولت، شارژ باتری 24 ولت، شارژ باتری Ni Cd Ni MH (بسته باتری)، پنل های خورشیدی، ژنراتور برق بادی.
• ولتاژ ورودی: 6-40VDC
• ولتاژ خروجی: قابل تنظیم پیوسته (1.2-35VDC) برای مدت طولانی کمتر از 32V (برای اعمال ولتاژ ورودی بالاتر از ولتاژ خروجی نمی توان تقویت کرد)
• جریان خروجی: حداکثر 20 آمپر، کار طولانی مدت 15 آمپر (زمان طولانی در دمای لوله برق بیش از 65 درجه با فن خنک کننده، خروجی ولتاژ بالا به میزان استفاده)
• محدوده محدود: ماژول 0.2-20A (تنظیم) بیش از 65 درجه است، لطفا فن را اضافه کنید.
• کمترین اختلاف ولتاژ: 3 ولت
• فرکانس کاری: 150 کیلوهرتز
• راندمان تبدیل: حداکثر راندمان 96% مربوط به اختلاف فشار و استفاده استمحیط زیست
• ریپل خروجی: حدود 50 میلی ولت ریپل (بدون نویز) 20 متر پهنای باند (فقط مرجع) ورودی 24 ولت
• دمای کار: -10 تا +75 درجه سانتیگراد (لطفاً به دمای لوله برق در استفاده واقعی توجه کنید. لطفاً گرما را تقویت کنید یا استفاده از گرما را کاهش دهید.)
• تنظیم پتانسیومتر: در جهت عقربه های ساعت (افزایش)، خلاف جهت عقربه های ساعت (کاهش)
• مدار کوتاه خروجی: (مقدار آنی) جریان ثابت (مقدار جریان ثابت تنظیم جریان قطع کوتاه مدت طولانی نیست)
• ورودی برگشتی: خیر
• خروجی ضد پرفیوژن معکوس: خیر، برای قدرت بار یا بار القایی نیاز به لوله 2 قطبی اضافی دارد!
• حالت اتصال: ترمینال
• اندازه ماژول: 60 * 53 * 30 میلی متر

روش تنظیم جریان خروجی:

• پتانسیومتر CV را تنظیم کنید و ولتاژ خروجی را با توجه به بار مورد نیاز خود بر روی ولتاژ مورد نیاز خود تنظیم کنید.

• یک پتانسیومتر CC خلاف جهت عقربه های ساعت حدود 30 لس (یعنی جریان خروجی را روی حداقل تنظیم کنید)، متصل به LED، باید جریان پتانسیومتر CC را برای شارژ باتری تنظیم کنید، باتری کاملاً تخلیه شده است، خروجی دوباره دریافت می شود، تنظیم می شود. CC به جریان مورد نیاز شما، (برای شارژ باید از یک باتری مرده استفاده کرد، انتقال مجاز است زیرا با افزایش قدرت باتری، جریان شارژ کم است).
