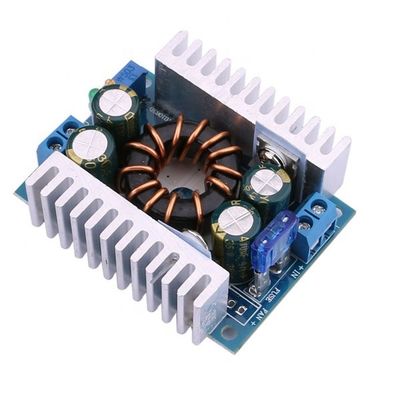

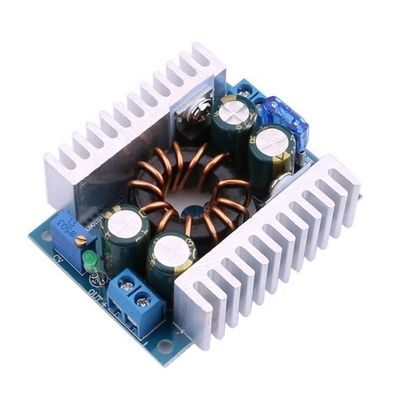

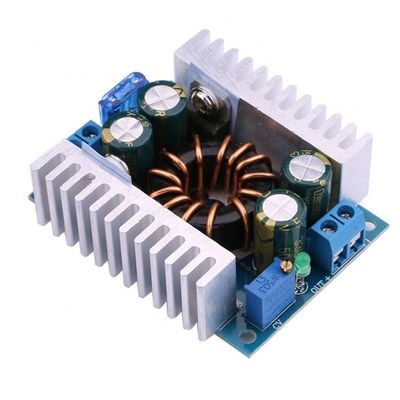

ماژول منبع تغذیه مبدل 150 واتی Step Up 8-32 ولت 9-46 ولت با توان بالا Dc 12 ولت 15 ولت 19 ولت 24 ولت 36 ولت

ماژول منبع تغذیه 150w Step Up 8-32V 9-46v dc 12v 15V 19v 24v 36v

توضیحات محصول:

• حجم فوق العاده کوچک، رادیاتور آلومینیومی فوق متراکم، دمای ماژول پایین تر، پایدارتر.

• ورودی دو 470uF/35V، خروجی دو خروجی 330uF/50V، 60V برای منبع تغذیه سوئیچینگ 220uF/63V خازن مقاومت پایین با فرکانس بالا اختصاص داده شده، به طوری که امواج خروجی کمتر باشد، چراغ نشانگر کار LED داخلی، کار بصری تر است.

• استفاده کامل از مواد به علاوه طراحی طرح توخالی تک tePCB،

• به دلیل تغییرات دما در بخش های مهم پارامترهای ناشی از ناپایداری.

• 4 سوراخ پیچ M3 برای تسهیل نصب شما

امکانات:

• نام ماژول: ماژول تقویت 150 وات
• ویژگی ماژول: ماژول تقویت غیر ایزوله (BOOST)
• ولتاژ ورودی: دو محدوده ولتاژ ورودی قابل انتخاب (از طریق جامپر پشت PCB)
• ورودی 8-16 ولت (برای سه رشته باتری لیتیومی و کاربردهای 12 ولت)
• ورودی 10-32 ولت (برای کاربرد وسیع ولتاژ ورودی)
• جریان ورودی: 16A (MAX) بیش از 8A، لطفا اتلاف گرما را تقویت کنید
• جریان عملیاتی خاموش: 15 میلی آمپر (12 ولت لیتر 20 ولت)، ولتاژ خروجی گائو جینگ بیشتر است، بنابراین جریان افزایش می یابد
• ولتاژ خروجی: 9-46 ولت، قابل تنظیم به طور مداوم
• جریان خروجی: 8A، MAX بیش از 4A، لطفا اتلاف گرما را تقویت کنید (با اختلاف فشار ورودی و خروجی، هر چه اختلاف فشار بیشتر باشد، جریان خروجی کوچکتر است)
• توان خروجی: اتلاف گرمای طبیعی، 90 وات، اتلاف حرارت افزایش یافته، 150 وات
• دمای عملیاتی: -40 ~ 85 درجه (دمای محیط بسیار بالا است، لطفا اتلاف گرما را تقویت کنید)
• فرکانس کاری: 150 کیلوهرتز
• راندمان تبدیل: 95 درصد بیشتر (بازده مربوط به ورودی، ولتاژ خروجی، جریان، اختلاف فشار است)
• حفاظت از اتصال کوتاه: بله (فیوز 15A را وارد کنید)
• حفاظت از اتصال معکوس ورودی: خیر، (لطفا دیود را در رشته ورودی وارد کنید)
• نصب: 4 پیچ 3 میلی متری
• حالت اتصال: ترمینال بدون خروجی جوش است و پوسته جوش داده شده است.(V-IN برای ورودی، V-OUT برای خروجی)
• اندازه ماژول: طول 60 میلی متر، عرض 50 میلی متر، ارتفاع 20 میلی متر
