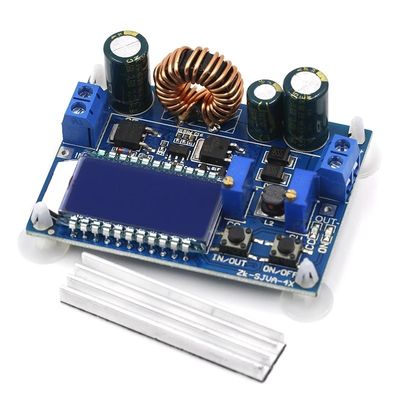

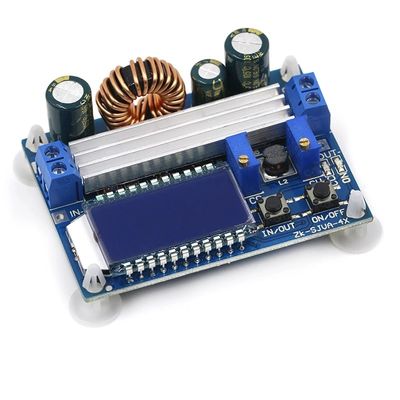

ماژول منبع تغذیه صفحه نمایش LCD دیجیتال 35 واتی DC

• ولتاژ ورودی: 5.5-30 ولت (ولتاژ ورودی 5 ولت، به طور معمول می توانید به افزایش باک برسید، اما مقادیر ولتاژ و جریان متر دقیق نیستند؛ کمتر از 4.7 ولت، حفاظت در برابر ولتاژ پایین)
• ولتاژ خروجی: 0.5-30 ولت
• جریان خروجی: کار پایدار طولانی مدت در 3A، تقویت حرارت می تواند به 4A برسد
• توان خروجی: خنک کننده طبیعی 35 وات، اتلاف گرما برای افزایش 50 وات
• وضوح نمایشگر ولتاژ: 0.05 ولت
• وضوح نمایشگر فعلی: 0.005A
• راندمان تبدیل: حدود 88٪
• شروع نرم: بله (بسیار قدرتمند با راه اندازی بار، راه اندازی ممکن است با شکست مواجه شود)
• حفاظت معکوس ورودی: بله
• خروجی ضد نفوذ: بله
• حفاظت از اتصال کوتاه: بله
• فرکانس کاری: 180 کیلوهرتز
• اندازه: 6.6 * 4.8 سانتی متر / 2.6 * 1.89 اینچ

شرح عملکرد:

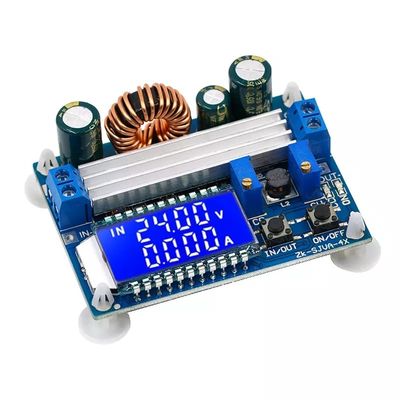

• ماژول دارای دو دکمه IN / OUT، ON / OFF است: دکمه IN / OUT برای تغییر ولتاژ ورودی و نمایش ولتاژ خروجی، فشار طولانی برای تغییر نمایشگر قدرت خروجی جریان خروجی.دکمه ON/OFF کنترل خروجی ON یا OFF، فشار طولانی مدت تنظیم وضعیت خروجی پیش فرض روشن یا خاموش است.

• CC پتانسیومتر تنظیم فعلی است، چرخش در جهت عقربه های ساعت، می تواند جریان تنظیم شده را افزایش دهد، هنگامی که جریان بار به جریان تنظیم شده رسید، وضعیت فعلی ثابت را وارد کنید، نشانگر جریان ثابت CC (قرمز) روشن می شود.CV سمت راست پتانسیومتر تنظیم ولتاژ است، چرخش در جهت عقربه های ساعت، می تواند ولتاژ خروجی را افزایش دهد.نشانگر ON نشانگر وضعیت خروجی است، زمانی که ولتاژ خروجی روشن است، در غیر این صورت خاموش است.

نحوه استفاده:

به عنوان یک ماژول معمولی باک بوست با قابلیت حفاظت از جریان بیش از حد استفاده می شود

• پتانسیومتر ولتاژ ثابت CV را طوری تنظیم کنید که ولتاژ خروجی به ولتاژ مورد نظر شما برسد.
• جریان اتصال کوتاه خروجی را با جریان سنج 10 آمپر اندازه گیری کنید (دو سیم تست را مستقیماً به انتهای خروجی متصل کنید)، و پتانسیومتر جریان ثابت CC را تنظیم کنید تا جریان خروجی به مقدار حفاظتی بیش از حد از پیش تعیین شده برسد.(به عنوان مثال، اگر مقدار جریان نمایش داده شده توسط مولتی متر 2 آمپر باشد، حداکثر جریان تنها زمانی که از ماژول استفاده می کنید به 2 آمپر می رسد. هنگامی که جریان به 2 آمپر می رسد، LED ولتاژ ثابت و جریان ثابت قرمز روشن است، در غیر این صورت LED خاموش است. )

احتیاط:هنگام استفاده در این حالت، به دلیل مقاومت نمونه گیری جریان در خروجی، افت ولتاژ 0 تا 0.2 ولت وجود خواهد داشت.در همان زمان، لیدهای ورودی و خروجی یک افت ولتاژ خطی مشخصی خواهند داشت این یک پدیده طبیعی است!

به عنوان شارژر باتری بدون عملکرد جریان ثابت ماژول استفاده می شودنمی توان برای شارژ باتری استفاده کرد، به دلیل قدرت باتری و افت فشار شارژر زیاد است، در نتیجه جریان شارژ خیلی زیاد است، باعث آسیب به باتری می شود، بنابراین شروع باتری برای استفاده از شارژ جریان ثابت، هنگامی که شارژ تا حد معینی به طور خودکار به شارژ ولتاژ ثابت برمی گردد.

• ولتاژ شناور و جریان شارژی که برای آن باتری قابل شارژ نیاز دارید را تعیین کنید (اگر پارامتر باتری لیتیومی 3.7 ولت / 2200 میلی آمپر ساعت باشد، ولتاژ شناور 4.2 ولت و حداکثر جریان شارژ 1 درجه سانتیگراد است، یعنی 2200 میلی آمپر)
• در شرایط بدون بار، مولتی متر ولتاژ خروجی را اندازه گیری می کند و پتانسیومتر ولتاژ ثابت را طوری تنظیم می کند که ولتاژ خروجی به ولتاژ شناور برسد.(اگر باتری لیتیومی 3.7 ولت شارژ است، ولتاژ خروجی را روی 4.2 ولت تنظیم کنید)
• جریان اتصال کوتاه خروجی را با جریان سنج 10 آمپر اندازه گیری کنید (دو سیم تست را مستقیماً وصل کنیدبه خروجیپایانه)

و پتانسیومتر جریان ثابت را طوری تنظیم کنید که جریان خروجی به مقدار جریان شارژ از پیش تعیین شده برسد.

• باتری را وصل کنید، شارژ کنید.
• (مراحل 1، 2 و 3 به شرح زیر است: منبع تغذیه پایانه ورودی، خروجی به بار باتری متصل نیست)
• به عنوان ماژول درایور جریان ثابت LED استفاده می شود
• (1) مطمئن شوید که باید جریان عملیاتی LED و حداکثر ولتاژ کاری را هدایت کنید.
• (2) در شرایط بدون بار، مولتی متر ولتاژ خروجی را اندازه گیری می کند و پتانسیومتر ولتاژ ثابت را طوری تنظیم می کند که ولتاژ خروجی به حداکثر ولتاژ کاری LED برسد.
• (3) با جریان اتصال کوتاه خروجی مولتی متر 10A اندازه گیری جریان، در حالی که پتانسیومتر جریان ثابت را تنظیم می کند تا جریان خروجی به جریان کاری LED از پیش تعیین شده برسد.
• (4) متصل به LED، دستگاه تست.
• (مراحل 1، 2 و 3 به شرح زیر است: برق را وارد کرده و LED بدون بار را خروجی کنید.
