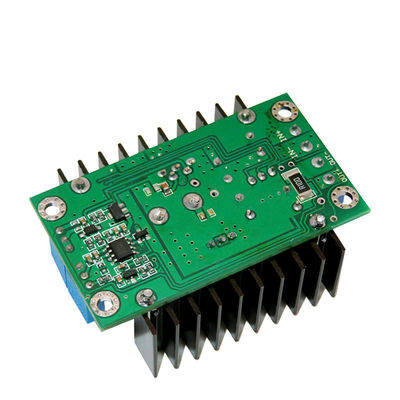

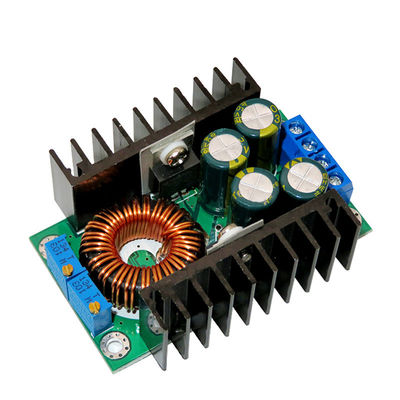

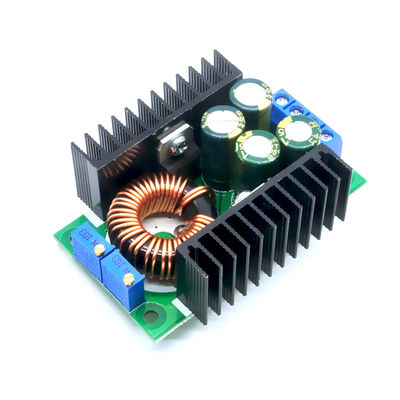

ماژول منبع تغذیه 300W 9A DC Step Down 5-40v 1.2-35v قابل تنظیم باک مبدل ماژول منبع تغذیه

• ویژگی های ماژول: جریان ثابت گام به گام غیر ایزوله، ماژول شارژ ماژول ولتاژ ثابت (CC CV)
• ولتاژ ورودی: DC 7-32V
• ولتاژ خروجی: (1) DC 0.8-28V به طور مداوم قابل تنظیم است.(2) خروجی ثابت: بین 0.8-28 ولت را انتخاب کنید
• جریان خروجی: 8A (زمانی که دمای لوله برق از 65 درجه فراتر رفت، لطفاً فن خنک کننده اضافه کنید)
• محدوده جریان ثابت: 0.2-8A (قابل تنظیم)
• جریان لامپ: مقدار جریان ثابت * ( 0.1 ) ، اتصال جریان و مقدار ثابت لامپ را بچرخانید.
• مانند مقدار جریان ثابت 3A است، به نوبه خود جریان لامپ به یک جریان ثابت تنظیم شده است 0.1 بار (0.1 * 3A = 0.3A).
• کمترین فشار: 1 ولت
• توان خروجی: حداکثر توان حدود 300 وات است
• راندمان تبدیل: تا حدود 95٪
• فرکانس کاری: 300KHZ
• ریپل خروجی: پهنای باند 20M
• ورودی 24 ولت خروجی 12 ولت 5 آمپر ریپل حدود 50 میلی ولت (به استثنای نویز)
• حفاظت از اتصال کوتاه خروجی: بله، جریان ثابت
• حفاظت از قطبیت معکوس ورودی: ندارد
• سیم کشی: ترمینال
• جریان بدون بار: 20 میلی آمپر معمولی (سوئیچ 24 ولت 12 ولت)
• تنظیم بار: ± 1% (ثابت)
• تنظیم ولتاژ: ± 1%
• سرعت پاسخ دینامیک: 5% 200uS
• جهت تنظیم: جهت عقربه های ساعت (افزایش)، خلاف جهت عقربه های ساعت (کاهش)،
• پتانسیومتر (CV) بسته به ولتاژ ورودی برای تنظیم ولتاژ استفاده می شود، پتانسیومتر (CC)
• ولتاژ بسته به خروجی برای تنظیم جریان (CC) استفاده می شود
• دمای عملیاتی: درجه صنعتی (-40 درجه سانتیگراد تا +85 درجه سانتیگراد) (لطفاً به استفاده واقعی از دمای لوله برق توجه داشته باشید، حرارت در دمای بالا تقویت شده است)
• نشانگر: نشانگر دو رنگ، چراغ نشانگر شارژ قرمز است، چراغ سبز به معنای شارژ کامل است (بدون بار سبز است)
• اندازه (تقریبا): 65 × 47 × 22 میلی متر (طول × عرض × ارتفاع)
• دقت جریان و دمای ثابت: در آزمایش واقعی، دمای ماژول از 25 درجه است
• تا 60 درجه، تغییر مقدار جریان ثابت کمتر از 5٪ است (مقدار جریان ثابت 5A)
• دقت جریان و دمای ثابت: در آزمایش واقعی، دمای ماژول از 25 درجه تا 60 درجه، تغییر مقدار جریان ثابت کمتر از 5٪ است (مقدار جریان ثابت 5A)
• حفاظت از اتصال کوتاه خروجی: بله، جریان ثابت (مقدار جریان ثابت تنظیم جریان)
• حفاظت اتصال معکوس ورودی: خیر
• خروجی جلوگیری از جریان معکوس: خیر
• روش سیم کشی: کانکتور آمفنول

امکانات:

• جریان لامپ ثابت 0.1 برابر مقدار فعلی است

• ( برای شناسایی شارژ کامل باتری در هنگام شارژ استفاده می شود).

• ساخته شده از یک IC معیار اختصاصی و مقاومت سنجش جریان با دقت بالا، پایداری بیشتر

• جریان ثابت، (وقتی 20 درجه سانتیگراد تا 100 درجه سانتیگراد جریان ثابت 1A است، تغییر دما کمتر از 1٪).

• به خصوص برای درایور LED مناسب است.

• جریان خروجی بالا، حداکثر جریان خروجی می تواند به 8 آمپر برسد.

• چهار خازن فرکانس بالا، می تواند موج خروجی را کاهش دهد، تثبیت کار را افزایش دهد.

• طراحی هیت سینک دوتایی.سینک حرارتی مستقل دیود شاتکی MOS، که اتلاف گرما خوب است،

• و روی یکدیگر تأثیر نخواهند گذاشت

• با استفاده از Sendust Core اندازه بزرگ و سیم‌کشی مسی خالص دو برابر، کارایی کار را بهبود می‌بخشد، تب را کاهش می‌دهد.

• پتانسیومتر 3296 چند دور، تنظیم ولتاژ و جریان با دقت بالا، پایداری خوب.

• لامپ دو رنگ، وضعیت کار در یک نگاه واضح است

• ولتاژ و جریان قابل تنظیم هستند، که اثر خوب است.

برنامه های کاربردی:

• درایور LED پرقدرت
• شارژ باتری لیتیومی (یا باتری سرب).
• منبع تغذیه نصب شده روی خودرو.
• منبع تغذیه سیستم ولتاژ پایین.
• شارژ باتری 6 ولت، 12 ولت، 14 ولت، 24 ولت.
• منبع تغذیه لپ تاپ داخلی.
• منبع تغذیه تنظیم شده
• سیستم منبع تغذیه ولتاژ پایین.
