ماژول برق تلویزیون LCD CA-888 ماژول برق کنترل پنجره جهانی

• مدل: CA-888

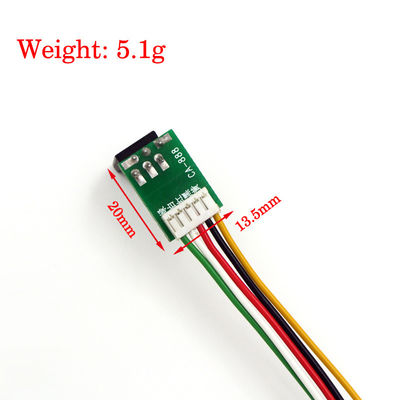

• اندازه: 19.5*13.5mm
• استفاده: برای حل مشکلات تعمیر و نگهداری منبع تغذیه مانیتور 15-21 اینچی LCD آسیب به صفحه برق LCD به میزان زیادی. یکی از قدرت برای رانندگی تراشه، سوئیچ قدرت بالا،آسیب مقاومت نمونه گیری شایع ترین است، به دلیل انواع این مدل های قطعات،اغلب به این دلیل که قطعات یدکی یکسان وجود ندارد و نمی توان آنها را تعمیر کرد.باید اکثریت مشتریان نیاز به توسعه یک دوست از ماژول منبع برق LCD کلی.
• ماژول دارای: سیم کشی ساده، آسان برای نصب، صرفه جویی در زمان، بهبود میزان موفقیت در نگهداری و غیره است.مشکلات نگهداری دوستان ممکن است مایل به بررسی توسعه این در یک ماژول تامین برق جهانی باشند..

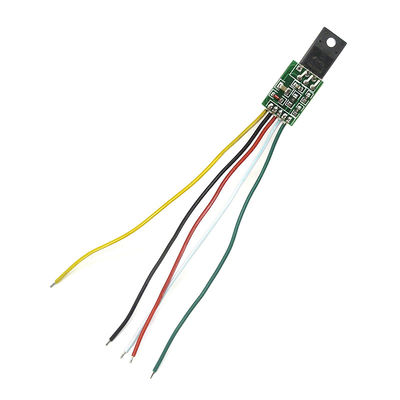

تعریف پین

• خط زرد پا: DRAIN، سمت کنترل قدرت، سپس منبع اصلی قدرت بالا MOS D-pole.Generally the middle power switch tube feet

• پا خط سیاه یا خط پودر: GND، ماژول زمین 300v، سپس خازن منفی، همان خط می تواند باشد.به طور مستقیم به یک خازن فیلتر بزرگ منفی متصل

• خط قرمز پا: VCC، سمت منبع تغذیه ماژول، سپس کانسنتور اصلاح کننده ترمینال بازگشت پس از منبع تغذیه مثبت، مداوم، ولتاژ بین 12-18V.

• خط سفيد پا: FB، بازخورد ولتاژ، سپس اپتوکوپلر 4 پا، لطفا گرمای اپتوکوپلر 3 پا را بررسی کنید، نه گرمای، سپس اپتوکوپلر را به زمین گرم کوتاه کنید،در حالی که مدار محیطی 4 پین قطع شد.

• خط سبز پا: شروع شروع پین، سپس +300 ولت خازن مثبت

استفاده:

• پاک کردن تراشه منبع اصلی برق در هیئت مدیره (معمولا 8 فوت) ، و سوئیچ (موس لوله)

• کنترل 300v خازن، و همچنین ظرفیت از طرف بار بسته وجود دارد هیچ طبل، یک مشکل در اولین

• جایگزین کردن

• طرف بار رو چک کن هیچ مدار کوتاه، تابلو تبلیغاتی، تابلو ولتاژ بالا وجود نداره

• ماژول را به خط مربوطه متصل کنید، و به دقت بررسی کنید که هیچ مشکلی وجود ندارد، اگر اشتباه می تواند باعث انفجار ماژول شود

• نصب در محل اصلی رادیاتور، توجه به عایق، نه مدار کوتاه

• قدرت، ولتاژ اندازه گیری خروجی نیست، هیچ خروجی وجود دارد، سپس علت را بررسی کنید
