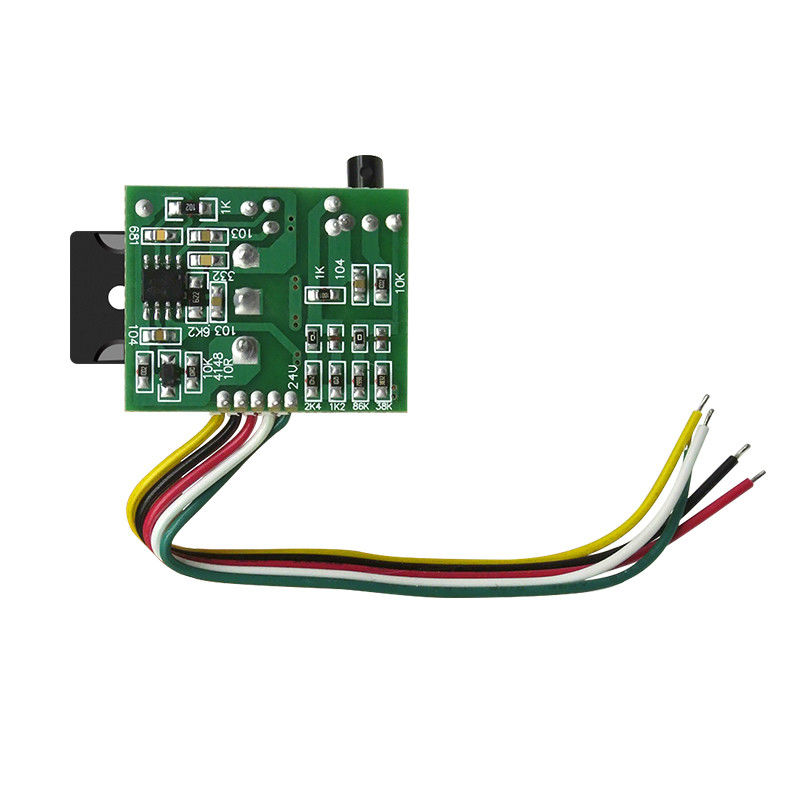

برد منبع تغذیه سوئیچینگ CA-901 نمونه برداری DC 46 اینچ 12 ولت 24 ولت

ماژول منبع تغذیه سوئیچینگ تلویزیون LCD CA-901 نمونه برداری DC 46 اینچ 12 ولت 24 ولت

توضیحات محصول:

• عملکرد بالا،
• مصرف برق کم،
• اندازه کوچک،
• محدوده ولتاژ گسترده،
• نصب آسان،
• مناسب برای ولتاژ خروجی 12 ولت 24 ولت تلویزیون LCD
• در تلویزیون ال سی دی 46 اینچی، قطع برق LCD یا تعویض سریع منبع تغذیه سوئیچینگ با توان بالا استفاده می شود

امکانات:

• نوع: محصولات LCD، منبع تغذیه غیر ایزوله
• خروجی: 300 ولت
• خروجی: 12 ولت / 24 ولت

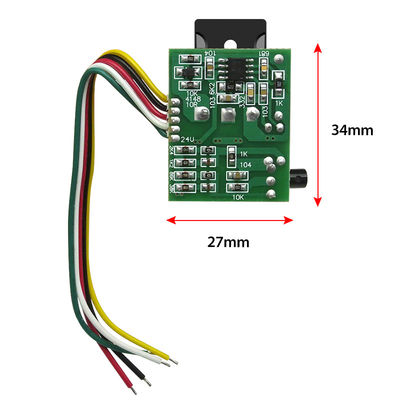

• اندازه محصول: 34mm*27mm*17mm
• اندازه جهانی: LCD جهانی، مانیتور زیر 46 اینچ
• استفاده از محصول: عملکرد بالا، مصرف برق کم، اندازه کوچک.محدوده تنظیم ولتاژ گسترده

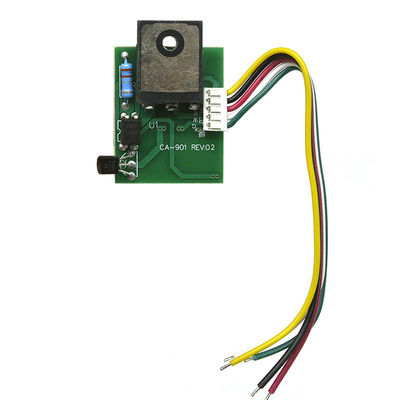

ویژگی های اصلی ماژول CA-901 REV: 01:

• نمونه برداری DC و بازخورد تنظیم کننده TL431، عملکرد تنظیم کننده خوب است.

• این ماژول از خروجی انتخابی 12 ولت 24 ولت استفاده می کند، فقط باید پد مربوطه را متصل کنید، می توانید 12 ولت یا 24 ولت خروجی دهید

• طراحی منطقی، نصب آسان (شکل 1)، به سادگی طبق نمودار، با توجه به توان خروجی مورد نیاز برای اتصال پد مربوطه بر روی آن (ماژول منبع تغذیه کارخانه 24 ولت

دو دستورالعمل نصب:

• سوئیچ برق اصلی یا ماژول ضخیم را بردارید، ماژول به طور محکم در سینک حرارتی اصلی ثابت شده است.

• بررسی کنید مدار جذب ضد پیک طبیعی است، بار ثانویه ترانسفورماتور دارای اتصال کوتاه است.

• ماژول متصل به خط قرمز کلید اصلی برق نقطه جوش C قطب C (قطب FET D، مدل اصلی برای قدرت قطب C) خط سیاه وصل شده به میدان زمین گرمایی (خازن فیلتر منبع تغذیه بزرگ).

• خط زرد به قطب منفی دیود یکسو کننده ثانویه ترانسفورماتور (12 ولت یا 24 ولت) وصل شده است. قطب مثبت خازن فیلتر (منبع تغذیه اصلی)

• خط سفید متصل به منبع تغذیه اصلی ثانویه ترانسفورماتور 12 ولت یا 24 ولت (خازن فیلتر منفی (سمت سرد):

• خط سبز متصل به ماژول اصلی منبع تغذیه C (9V-18V) و منبع تغذیه IC دستگاه اصلی و قطع مدار.

• با توجه به ولتاژ خروجی برای انتخاب پد مناسب، همانطور که در شکل نشان داده شده است

• پس از اتصال خط، پیشنهاد می کنیم: ابتدا آن را قطع کنید (دوشاخه برق اصلی را که به بار کاذب متصل است (مقاومت 10 اهم 20 وات) جدا کنید، ولتاژ را اندازه گیری کنید، قبل از تست برق دستگاه را بررسی کنید.
