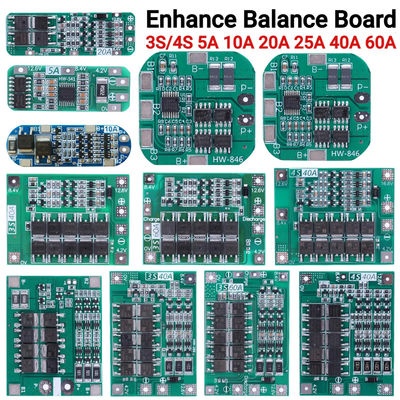

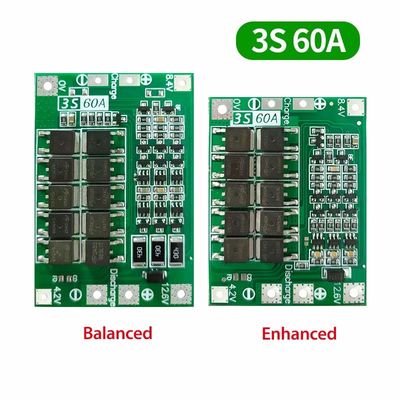

11.1V12.6V14.8V16.8V افزایش تعادل BMS برای حفاری موتور لیتیوم باتری شارژر محافظ هیئت مدیره 3S 4S 40A 60A

توضیحات محصول:

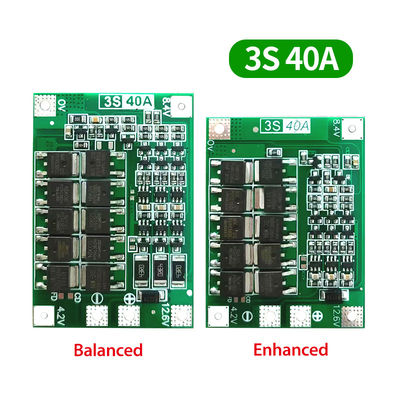

صفحه حفاظت باتری لیتیوم 12 ولت 40 آمپر با 3 رشته

• ولتاژ شارژ: DC 12.6V ~ 13.6V
• جریان تخلیه مداوم: حداکثر 40A (اگر محیط تبعید گرما خوب نیست، لطفاً جریان بار را کاهش دهید)
• جریان شارژ مداوم: تا 20A
• اندازه نسخه توازن: 41x61x4mm
• اندازه نسخه افزوده: 41x55x4mm
• انتخاب قابل استفاده: قابل استفاده برای ولتاژ نامی 3.7V، باتری لیتیوم 4.2V کاملا شارژ شده (از جمله 18650, 26650, باتری لیتیوم پلیمر) می تواند کمتر از 170W حفاری شود

يادداشت:

• برای شروع موفقیت آمیز این تمرین نیاز به 3 باتری قدرت 10C-20C، یا 6 باتری قدرت 5C-10C (مدل های باتری قدرت توصیه شده: sony vtc4، vtc4A، vtc5A، vtc6) کابل OV و 12.6V،استفاده از سیم مس 3 میلی متر مربع یا بیشتر (نوکل ورق استفاده نمی شود)
• به طور دقیق 0V، 4.2V، 8.4V، 12.6V را بر اساس نمودار متصل کنید. هنگام جوشاندن سیم به هیچ جزءی از صفحه دست نزنید. به طور عمدی مدار کوتاه نکنید.
• در هنگام جوشاندن باتری برای اولین بار یا در هنگام شارژ در حال انجام است، تا زمانی که باتری واحد بیش از 4.2V باشد، مقاومت "430" گرم می شود و تخلیه می شود (تخلیه به حدود 4.19 ولت برای متوقف کردن گرمایش). اگر مقاومت "430" به شدت گرم است ، بررسی کنید که آیا خط اشتباه متصل شده است.

آماده سازی سخت افزار:

آماده 3S 12.6V 40A ماژول حفاظت از باتری لیتیوم، باتری، منبع برق، مقاومت بار قدرت بالا

شکل زیر نمودار تخلیه ماژول را نشان می دهد. باتری دارای 3 رشته است. باتری متصل باید با جریان تخلیه 40A مطابقت داشته باشد.این می تواند با موازی کردن باتری یا خرید یک باتری با جریان تخلیه بزرگ تحقق یابدبه عنوان مثال، اگر باتری 2000mAH باشد و چند برابر تخلیه 10C باشد، پس فقط 3 رشته 2 مورد نیاز است و جریان تخلیه 40A است.

شکل زیر نمودار شارژ باتری را نشان می دهد. ولتاژ شارژ DC12.6V ~ 13.6V است. جریان شارژ به باتری متصل بستگی دارد و حداکثر آن بیش از 20A نیست.ماژول دارای یک مسیر شارژ متعادل است، و تابع معادله فقط زمانی کار می کند که عملکرد باتری خیلی متفاوت نباشد.

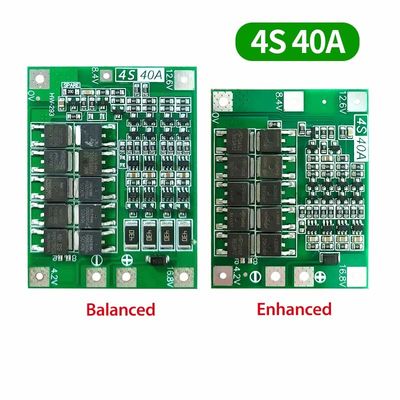

4 رشته 14.8V 16.8V 40A باتری لیتیوم محافظ صفحه

• ولتاژ شارژ: DC 16.8V ~ 17V
• جریان تخلیه مداوم: حداکثر 40A (اگر محیط تبعید گرما خوب نیست، لطفاً جریان بار را کاهش دهید)
• جریان شارژ مداوم: تا 20A
• اندازه نسخه توازن: 45x60x4mm
• اندازه نسخه افزوده: 44x55x4mm
• انتخاب قابل استفاده: قابل استفاده برای ولتاژ نامی 3.7V، باتری لیتیوم 4.2V کاملا شارژ شده (از جمله 18650, 26650, باتری لیتیوم پلیمر) می تواند کمتر از 170W حفاری شود

يادداشت:

• برای شروع موفقیت آمیز برر، نیاز به سه باتری 15C-20C یا شش باتری 10C-15C (معمول 18650 نمی تواند برر را شروع کند!)
• به طور دقیق با توجه به نقشه سیم کشی 0 ولت، 4.2 ولت، 8.4 ولت، 12.6 ولت، 16.8 ولت، به طور عمدی مدار کوتاه را انجام ندهید.
• هنگامی که بار موتور برس مورد استفاده قرار می گیرد، سعی کنید یک خازن غیر قطبی را متصل کنید.ظرفیت 10uF-100uF) به قطعات مثبت و منفی موتور برای جلوگیری از اوج برعکس از موتورلوله ی MOS رو بشکنه
• 4 گروه از باتری ها در سری، لطفا اطمینان حاصل کنید که ولتاژ هر گروه از باتری ها، اگر یکسان نیست، لطفا هر باتری را به طور جداگانه پر کنید و سپس در سری استفاده کنید.ولتاژ باتری کاهش سریع تر است که گروه باتری ضعیف است.

شکل زیر نمودار تخلیه ماژول را نشان می دهد. باتری دارای 4 رشته است. باتری متصل باید با جریان تخلیه 40A مطابقت داشته باشد.این می تواند با موازی کردن باتری یا خرید یک باتری با جریان تخلیه بزرگ تحقق یابدبرای مثال باتری 2000mAH، تخلیه چند برابر 10C، پس از آن تنها نیاز به 4 سری 2 و حداکثر جریان می تواند به تخلیه فعلی 40A، تخلیه پایدار نیاز به 4 رشته 4 و می تواند,و نیاز به توجه به انتشار گرما، قدرت باتری تخلیه به سرعت کاهش می یابد.

تصویر زیر نمودار شارژ باتری را نشان می دهد، 4 سری از باتری ها، شارژ کامل واقعی، ولتاژ 16.8V، ولتاژ شارژ DC17V-18V، شارژ جریان بستگی به باتری متصل،حداکثر از 20A بیشتر نیست..
