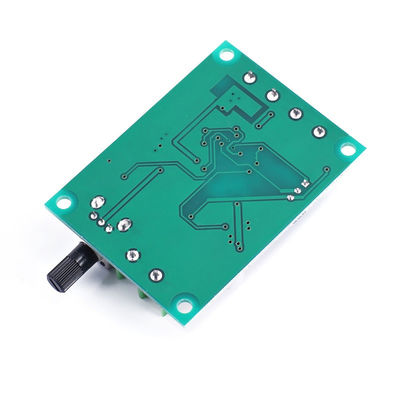

برد کنترلر درایور کنترل کننده سرعت موتور PWM بدون برس 5 ولت 12 ولت

برد درایو موتور DC بدون جاروبک
در گذشته، وقتی که تماس خط موتور ضعیف بود، خط اشتباه وصل شده بود، بار بیش از حد بزرگ بود، و انتهای خروجی اتصال کوتاه داشت، تراشه درایو فروخته می شد.اکنون، برد درایو بهبود یافته تراشه را نمی سوزاند، مهم نیست که چگونه موتور به خط اشتباه وصل شده است، بار بسیار زیاد است، و خط موتور اتصال کوتاه دارد، بنابراین می توانید با خیال راحت آن را کار کنید.
برد درایو می تواند موتورهای بدون برسلس میکرو 3 سیمی یا 4 سیمی مانند موتور براشلس هارد دیسک و موتور براشلس درایو نوری را هدایت کند.
برد درایو دارای حفاظت اتصال معکوس ولتاژ، حفاظت در برابر جریان اضافه و حفاظت از اتصال کوتاه است.سیم کشی ساده و آسان برای استفاده است.
هارد دیسک را می توان با ولتاژ 7-12 ولت چرخاند.هرچه ولتاژ بالاتر باشد سرعت چرخش بیشتر می شود، تا حدود 10000 دور.
نحوه تشخیص پورت مشترک یک موتور 4 سیم: چهار پایانه را به ترتیب با دنده مقاومت *1 مولتی متر اندازه گیری کنید.اگر مقاومت یک ترمینال کوچکترین و برابر با سه ترمینال دیگر باشد، این ترمینال ترمینال com، یعنی ترمینال مشترک است.برد درایو به طور خودکار موتور براشلس 3 یا 4 سیم را تشخیص می دهد و موتور 4 سیم براشلس را نیز می توان از خط کام جدا کرد.

[ولتاژ محرک] DC: 7-12 ولت
[جریان کاری] ≤1.2A
[محدوده تنظیم سرعت] 0٪ - 100٪
[کنترل وارونگی فاز] بله
[محافظت اتصال معکوس ولتاژ] بله
[محافظت در برابر جریان اضافه] شامل:
[محافظت اتصال کوتاه] بله

توجه: پس از حفاظت جریان اضافی اتصال کوتاه برد درایو بدون برس، چراغ نشانگر قدرت خاموش می شود.در این زمان، منبع تغذیه برد درایو باید قطع شود و پس از رسیدگی به علت جریان بیش از حد، می توان منبع تغذیه برد درایو را تامین کرد.چراغ نشانگر قدرت LED زمانی که روشن است می تواند به طور معمول کار کند.
