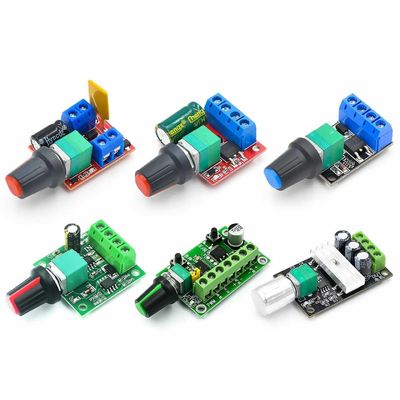

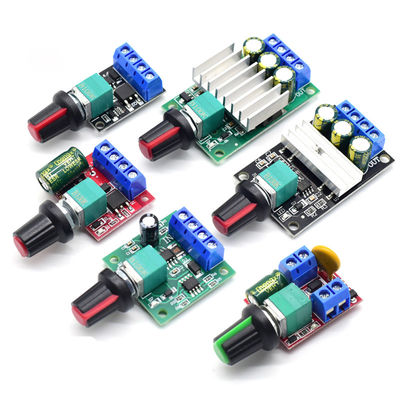

ماژول درایو قابل تنظیم کنترل کننده سرعت موتور 30W 80W 90W PWM
جزئیات محصول:
| محل منبع: | گوانگدونگ، چین |
| شماره مدل: | 2A 3A 5A 10A |
پرداخت:
| مقدار حداقل تعداد سفارش: | قابل مذاکره |
|---|---|
| قیمت: | negotiable |
| زمان تحویل: | 5-8 روز کاری |
| قابلیت ارائه: | 1000 قطعه / قطعه در روز |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | مبدل dc dc | نام تجاری: | creaall |
|---|---|---|---|
| وضعیت: | جدید | بندر: | بندر شنژن، بندر گوانگژو |
| [ولتاژ محرک] DC:: | 7-12 ولت | [جریان کار]: | ≤1.2A |
| نمایش دادن: | نمایشگر دیجیتال LED | نام محصول: | کنترل کننده سرعت موتور PWM |
| حفاظت: | حفاظت در برابر جریان بیش از حد، ولتاژ بیش از حد، حفاظت در برابر اتصال کوتاه | دمای ذخیره سازی: | -40-85 ℃ |
| برجسته: | کنترل کننده سرعت موتور 90 واتی PWM,کنترل کننده سرعت موتور 80 واتی PWM,کنترل کننده pwm dc 30 واتی |
||
توضیحات محصول
DC 1.8V-35V 2A 3A 5A 10A 30W 80W 90W PWM کنترل سرعت موتور ولتاژ پایین کنترل کننده سرعت موتور PWM ماژول درایو قابل تنظیم
کنترل کننده سرعت موتور 2A PWM:
امکانات:
این کنترل‌کننده سرعت موتور DC با نام تجاری جدید 1803BK امکان کنترل جهت موتور DC را با استفاده از ولتاژ DC مدوله‌شده با عرض پالس (PWM) با DutyCycle به طور کامل از 0 تا 100 درصد تنظیم می‌کند.دارای فیوز خود بازیابی 2A و چراغ LED روشن.فعال کنید تا جریان پیوسته 2 آمپر را به موتور DC یا سایر بارهای DC خود ارائه دهید.
مشخصات فنی:
ولتاژ تغذیه ورودی: 1.8V-15VDC
حداکثر توان خروجی: 30 وات
حداکثر جریان خروجی پیوسته: 2A
چرخه کاری قابل تنظیم: 0٪ - 100٪

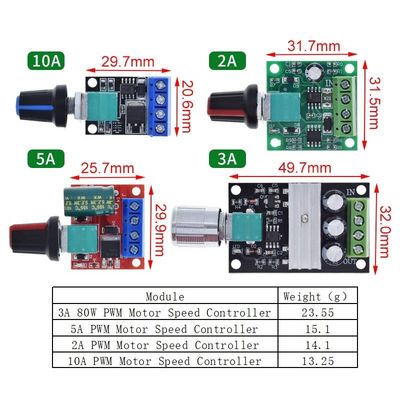

اندازه: حدود 31.7 * 31.5 * 15 میلی متر
وزن خالص: حدود 14 گرم
توجه: منبع تغذیه DC تنظیم کننده سرعت موتور DC، مستقیماً به 220 ولت AC خانگی متصل نشود.
لطفاً اجازه دهید 1-3 میلی متر به دلیل اندازه گیری دستی متفاوت باشد.
با توجه به نمایشگر متفاوت و نور متفاوت، تصویر ممکن است اکتوکالر مورد را منعکس نکند.ممنون به خاطر این که قضیه را درک می کنید.
کنترل کننده سرعت موتور 3A PWM:
این کنترل کننده سرعت موتور DC اجازه می دهد تا جهت موتور DC را با استفاده از ولتاژ DC مدوله شده با عرض پالس (PWM) با چرخه وظیفه کاملاً قابل تنظیم از 0٪ تا 100٪ کنترل کنید.
کنترل کننده سرعت موتور به راحتی می تواند جریان پیوسته 3A را به موتور DC یا سایر بارهای DC شما ارائه دهد.
پارامترهای فنی اصلی:
-ولتاژ تغذیه ورودی: 6V-28VDC
- حداکثر توان خروجی: 80 وات
حداکثر جریان خروجی پیوسته: 3A
- چرخه کاری قابل تنظیم: 5٪ - 100٪
دستورالعمل عملیات:
1. موتور DC (یا بار DC) خود را همانطور که در نمودار سیم کشی نشان داده شده است به پایانه های موتور متصل کنید.
2. ولتاژ 10V-36V DC را به مدار وصل کنید تا از قطبیت صحیح اتصال مطمئن شوید.توجه داشته باشید که ولتاژ اعمال شده به موتور، ولتاژ تغذیه اعمال شده به مدار خواهد بود.توصیه می شود برای محافظت از مدار در برابر هر گونه اتصال کوتاه احتمالی، یک فیوز دارای رتبه مناسب در خط منبع تغذیه مثبت اضافه کنید.
3. اکنون می توانید سرعت موتور را از طریق پتانسیومتر کنترل کنید.
کنترل کننده سرعت موتور 5A PWM:
پارامترهای محصول:
ولتاژ کاری: DC4.5V-35V جریان خروجی: 0-5A
توان خروجی: 90 وات (حداکثر)
جریان خاموش: 7uA (استاندبای)
چرخه وظیفه PWM: 1٪ -100٪
فرکانس PWM: 20 کیلو هرتز
اندازه: 30mm x 25.7mm x 14mm (بدون دسته)
موارد احتیاط:
ورودی گاورنر موتور DC برای DC، نمی تواند مستقیماً به AC متصل شود (به عنوان مثال: 220 ولت AC 220 ولت)، در غیر این صورت می سوزد!
پایانه های مثبت و منفی منبع تغذیه DC معکوس نمی شوند. در غیر این صورت ممکن است گاورنر آسیب ببیند.
موتور می تواند مثبت یا منفی باشد.هنگامی که جهت عملیات و انتظارات مطابقت ندارند، می توانید جهت ترتیب خط را تنظیم کنید.
دکمه پتانسیومتر را برای تغییر چرخه وظیفه خروجی گاورنر تنظیم کنید، سرعت موتور تغییر می کند.
کنترل کننده سرعت موتور 10A PWM:
شرح:
- حداکثر ولتاژ: 16 ولت
- حداقل ولتاژ: 5 ولت
- جریان پیوسته: 10A
- حداکثر جریان کوتاه: 20A (کمتر از 10 ثانیه)
- حالت کنترل سرعت: تنظیم سرعت بدون پله PWM، همچنین می تواند برای تنظیم وزن استفاده شود
- حالت کنترل: پتانسیومتر کنترل سرعت (کلیک در جهت عقربه های ساعت باز شده، به چرخش در جهت عقربه های ساعت از سرعت 1% تا 99% ادامه دهید)
- چرخه کاری: 0٪ - 99٪ (موقعیت 0٪ وضعیت کلید خاموش است که پتانسیومتر بیشتر در سمت چپ قرار دارد).
- هنگامی که جریان روشن است، 0.002A (مدت طولانی بدون نیاز به خاموش کردن گاورنر جریان ندارد).
- راندمان: حداکثر راندمان تا 98٪ است.
- حجم: طول 3 سانتی متر (به استثنای پتانسیومتر)، عرض 2 سانتی متر، ارتفاع 1.4 سانتی متر
- اگر از کنترل سرعت (کم نور) برای انجام محصول استفاده می کنید، فروشگاه می تواند رایگان ارائه دهد
- خدمات سفارشی، می تواند مطابق با نیازهای مشتری برای تغییر شکل برد مدار، حالت نصب، پارامترهای جریان و ولتاژ، اضافه کردن سایر عملکردها و غیره باشد.
- توجه داشته باشید که گاورنر عمدتاً در کنترل سرعت موتور استفاده می شود، اگر به کم نور LED عادت دارید، باید اطمینان حاصل کنید که LED می تواند در منبع تغذیه مستقیم نیز کار کند، محدوده تیرگی گاورنر سرعت از LED به LED است که مستقیماً به منبع تغذیه متصل است و کاملاً به منبع تغذیه متصل است. در بین کم نور خاموش می شود، اگر LED ها مستقیماً به برقی متصل شوند که از طریق دیمر می سوزد، کم نور می سوزد، که معمولاً به یک مقاومت محدود کننده جریان سری نیاز دارد، اگر نمی دانید چقدر مقاومت می توانید با خدمات مشتریان تماس بگیرید.
