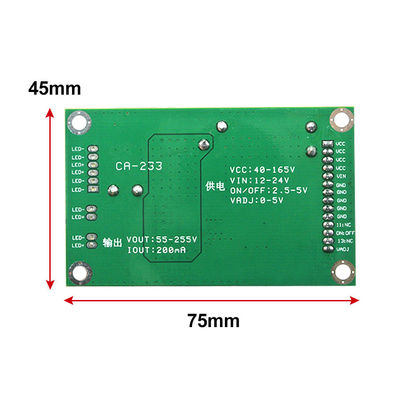

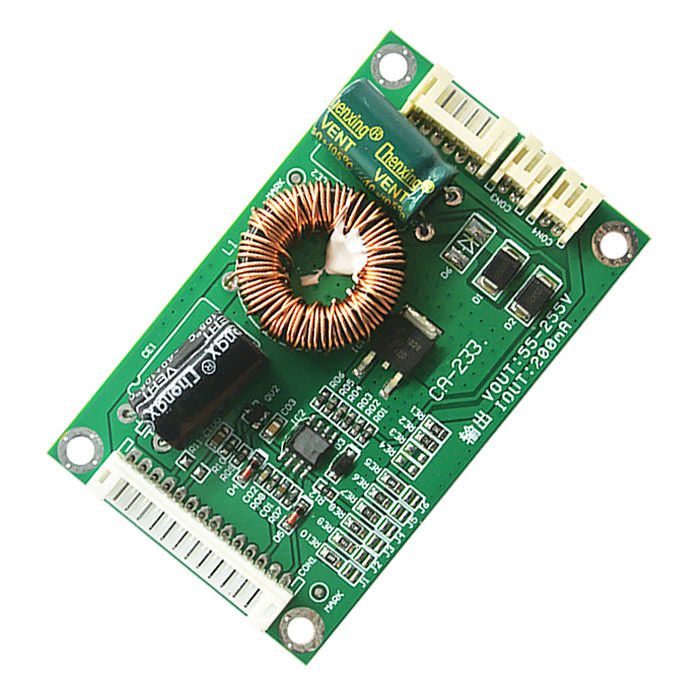

CA-233 LED درایور برد 55-255 ولت جریان ثابت خروجی

CA-233 برای TCL.کنکا.اسکای ورث.چانگونگ.هایسنس.حایر و سایر مارک های تلویزیون مدار درایو نور پس زمینه سه تخته
تعمیر یا مونتاژ تلویزیونولتاژ ورودی 40-165 ولت، خروجی 55-255 ولت.
اگر ولتاژ مورد نیاز نوار نور پس زمینه را نمی دانید، لطفاً از حداقل جریان (پیش فرض 200MA) نصب کنید تا امتحان کنید.
روشنایی نور پس زمینه کافی نیست، سپس به آرامی افزایش دهید، از حداکثر جریان برای روشن کردن نور پس زمینه استفاده نکنید، سوزاندن آن آسان است
تخته نور یا درایو.

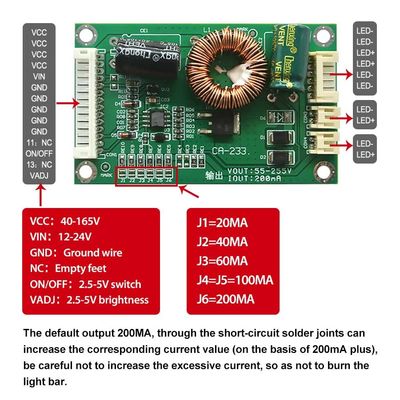

دستورالعمل های تنظیم جریان CA-233:

J1 = 20MA
J2 = 40MA
J3 = 60MA
J4 = J5 = 100MA
J6 = 200MA

دستورالعمل اتصال:
1. در اصلاح هیئت مدیره قدرت یکپارچه برای نور پس زمینه از ولتاژ مثبت خازن فیلتر به VCC، محدوده ولتاژ بین 45v-165v.
2. سپس ولتاژ 12-24 ولت به VIN، نمی تواند به بیش از 45 ولت ولتاژ بالا متصل شود.
3. زمین برق را به GND وصل کنید.
4. NC خالی است، متصل نیست.
5. در هیئت مدیره قدرت اصلی برای پیدا کردن سیگنال سوئیچ دریافت روشن / خاموش، محدوده مرجع 2.5V-5V.
6. سیگنال کاهش نور دستگاه اصلی متصل به پای VADJ، 5 ولت تاریک ترین، 0 ولت روشن ترین است.

خروجی پیش فرض 200MA، از طریق اتصالات لحیم کاری اتصال کوتاه می تواند مقدار جریان مربوطه را افزایش دهد (بر اساس 200 میلی آمپر پلاس)، مراقب باشید جریان بیش از حد را افزایش ندهید، تا نوار نور را بسوزانید.
در ولتاژ ورودی: صفحه جریان ثابت به ورودی ولتاژ دو طرفه نیاز دارد، VCC سپس ولتاژ 40-165 ولت، VIN سپس ولتاژ 12-24 ولت، تنها یک ولتاژ تقویت نمی شود.

نکته:قدرت هیئت مدیره درایو توجه به عایق، قدرت پس از قدرت باید بلافاصله در آهن و مانند آن قرار داده است
مواد رساناپس از تغذیه، به تخلیه الکترولیز 400 ولت (برای جلوگیری از برق گرفتگی یا آسیب) توجه کنید.
بدنه زمستانی استاتیک قوی است، تخته نیمه هادی را مستقیماً روی برد مدار لمس نکنید (می توانید دست ها را بشویید و سپس لمس کنید).
