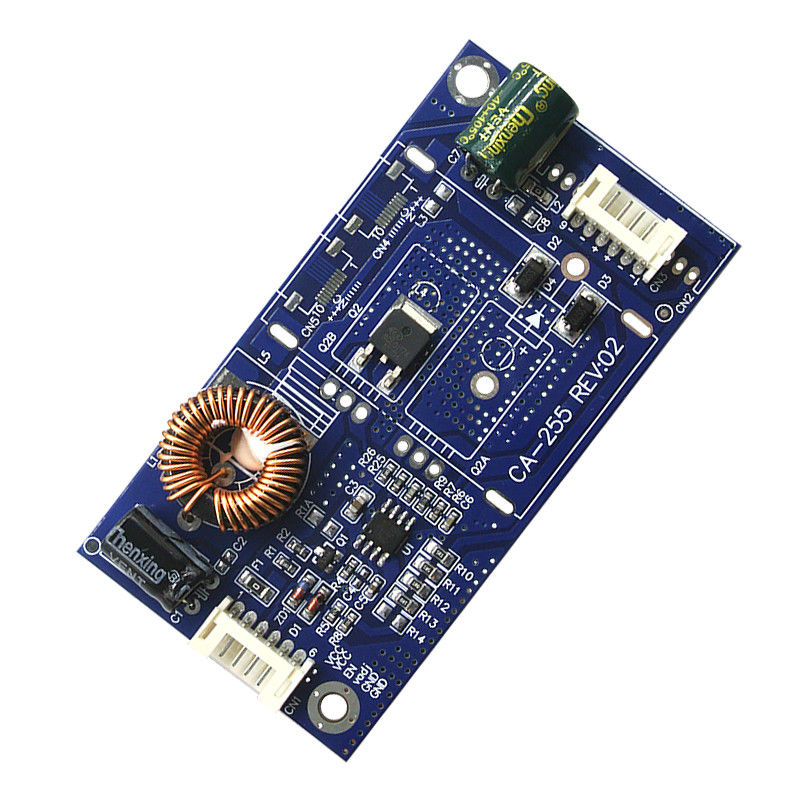

CA-255 LED Backlight Driver Board PWM تنظیم عرض پالس 10.8-28v

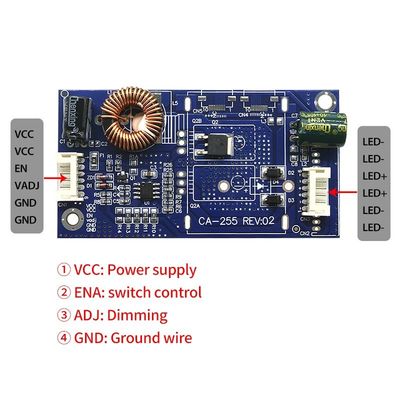

1. VCC: منبع تغذیه و ولتاژ مثبت، ولتاژ مدار (ولتاژ معمولا 12 ولت یا 24 ولت)

2. ON / OFF، ON، EN، ON_BL و غیره: پای سوئیچ، سیگنال سوئیچ پا (محدوده ولتاژ بین 2.5V-5V است)

3. PWM، PDIM، VDAJ، BL-PWM و همکاران: پایه های قابل تنظیم روشنایی (Dimming دارای دو حالت است، یکی در حالت دیجیتال -PWM،
یکی دیمینگ آنالوگ -DC است

4. PWM تنظیم عرض پالس نامیده می شود، که یک سیگنال موج مربع مستطیل شکل ایجاد می کند، فرکانس به طور کلی 200HZ-2KHZ است.
دامنه ولتاژ به طور کلی 3.3 ولت است، مختصر انگلیسی PDIM، Dim به معنای "روشنایی" است.
کم نور آنالوگ توسط ولتاژ DC است، معمولاً به طور مستقیم به پا منتقل می شود که ولتاژ 0V-5V DC را برای کنترل روشنایی ارائه می دهد.

GND: زمین (منفی)

LED +: دیود ساطع نور (نوار LED) مثبت

LED-: دیود ساطع نور (نوار LED) منفی

1. شماره مدل: CA-255
2. ولتاژ ورودی: 10.8-28 ولت
3. حجم خروجی: 15-88 ولت
4. اندازه: 8.5x4.5cm
5. وزن: 24.4 گرم
