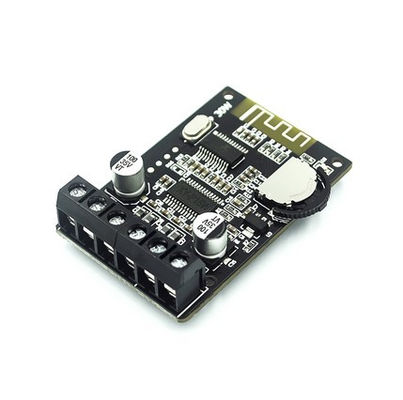

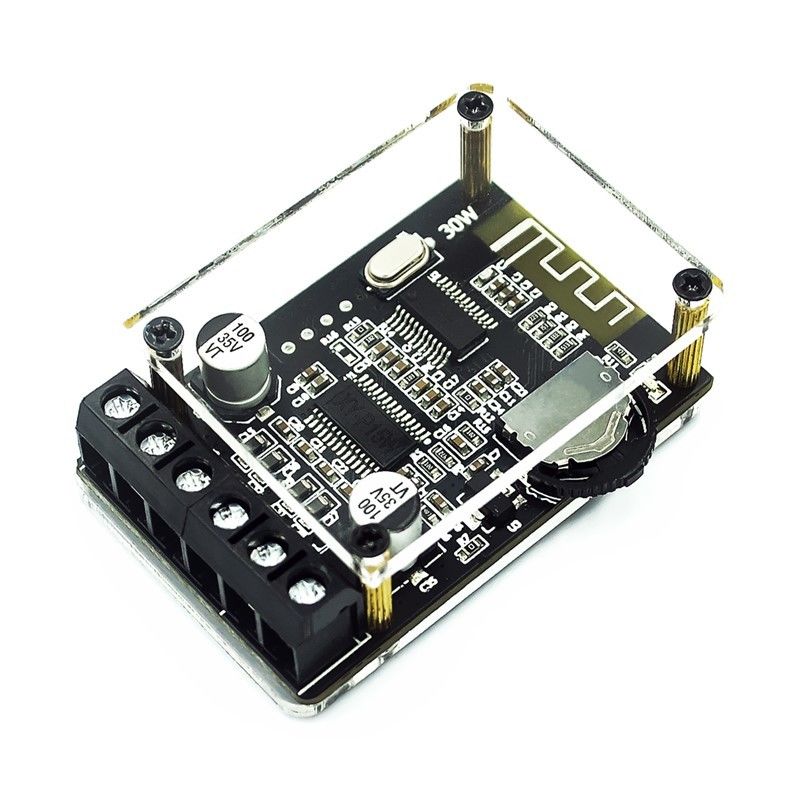

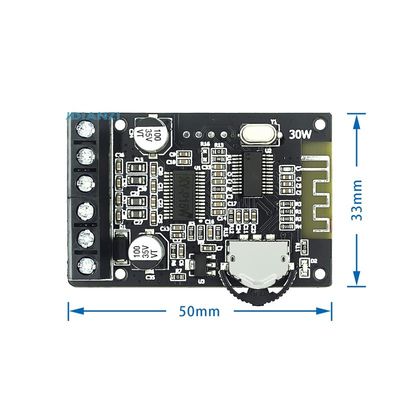

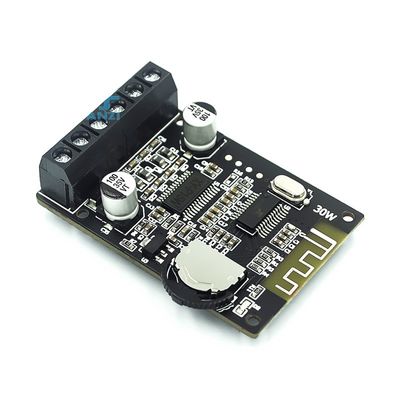

برد تقویت کننده قدرت بالا XY-P15W 10W 20W با بلوتوث استریو

• نام محصول: ماژول تقویت کننده برق دیجیتال Blue-ooth
• شماره محصول: XY-P15W
• ولتاژ کاری: DC: 8 ~ 24 ولت
• نسخه Blue-ooth: 5.0
• فاصله انتقال: 15 متر (مشاهده و بدون مانع)
• تعداد کانال: دو کاناله (استریو)
• توان خروجی (@1KHz)
• 16W*2 @12V 4Ω
• 10W*2 @12V 8Ω
• 15W*2 @16V 8Ω
• 20W*2 @20V 8Ω
• 30W*2 @24V 8Ω (نیاز به هیت سینک دارد)
• بلندگو آداپتور (30W~150W)
• 4 اهم (منبع تغذیه 8 تا 12 ولت)
• 8 اهم (منبع تغذیه 8 تا 24 ولت)
• 16 اهم (منبع تغذیه 8 تا 24 ولت)
• مکانیزم حفاظت از ماژول
• حفاظت از قطبیت معکوس برق
• حفاظت از اتصال کوتاه
• محافظت در برابر گرمای بیش از حد خود بازیابی

توجه داشته باشید:

به منظور بهبود عملکرد ماژول، توصیه می شود در سناریوی کاربرد بیش از 20W*2 یک هیت سینک به تراشه تقویت کننده قدرت اضافه شود.

دستورالعمل ها

• پس از روشن شدن برق، نشانگر آبی به سرعت چشمک می زند و وارد حالت blue-ooth می شود.

• پس از پخش "تن اعلان"، وارد حالت جفت شدن می شود و منتظر جفت شدن می ماند.

• تلفن همراه Blue-tooth "XY-P15W" (نام برد تقویت کننده برق) را جستجو می کند، روی "XY-P15W" Connect کلیک کنید، پس از موفقیت آمیز شدن اتصال، "آهنگ سریع" پخش می شود و چراغ نشانگر برای مدت طولانی روشن خواهد بود و موسیقی تلفن همراه قابل پخش است.

• هنگامی که موسیقی در حال پخش است، چراغ نشانگر به آرامی چشمک می زند.پس از قطع شدن بلوتوث، برد تقویت کننده قدرت برای جفت شدن بعدی آماده است، "تن اعلان" پخش می شود و سپس وارد حالت Pairing شوید و منتظر جفت شدن است.اتصال به شکل زیر است

اقدامات احتیاطی برای استفاده:

• از برد تقویت کننده برق تا حد امکان دور از سیگنال WIFI (روتر) استفاده کنید.

• ولتاژ منبع تغذیه توصیه شده DC 8 ~ 24 ولت است.اگر بیش از 26 ولت باشد، تراشه سوخته می شود.

• منبع تغذیه هنگام اتصال به بلندگوی 4 Ω از 12 ولت بیشتر نمی شود و در صورت اتصال به بلندگوی 8 Ω، منبع تغذیه از 24 ولت بیشتر نمی شود.

• جریان منبع تغذیه بیش از 2A توصیه می شود.

• قدرت کار ماژول بیش از 20 وات * 2 است و باید یک هیت سینک اضافه شود.

• کابل بلندگو نباید خیلی طولانی باشد و مطمئن شوید که در فاصله 1 متری مناسب است.

• به حفاظت الکترواستاتیک توجه کنید.قبل از دست زدن به برد تقویت کننده برق، باید الکتریسیته ساکن دستان خود را آزاد کنید تا از تجزیه تراشه توسط الکتریسیته ساکن جلوگیری کنید.تراشه blue-ooth نسبت به الکتریسیته ساکن حساسیت بیشتری دارد.

• توصیه می شود برای جلوگیری از داغ شدن و سوختن اسپیکر، توان نامی اسپیکر را با 30 وات و بالاتر تنظیم کنید.
