برد آمپلی فایر بلوتوثی CA-TB21H 2.1 کاناله TPA3116 50W+50W+100W ماژول آمپلی فایر صوتی با کنترل اپلیکیشن

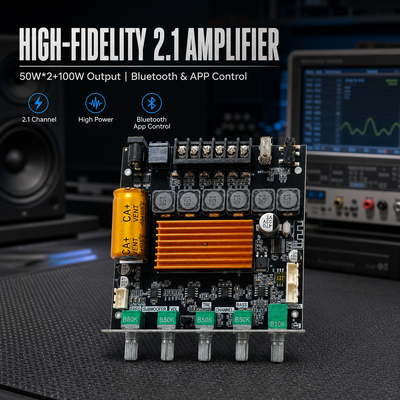

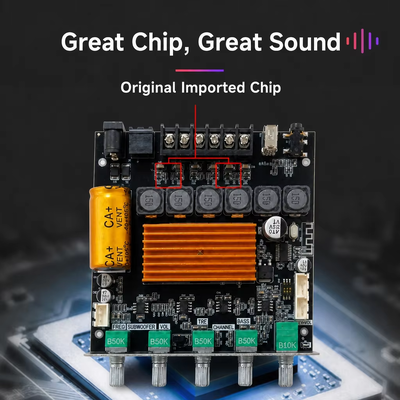

CA-TB21H یک ماژول تقویت کننده 2.1 کانال کلاس D است که بر روی تراشه TPA3116 ساخته شده است و 50W + 50W را برای کانال های چپ و راست به علاوه 100W برای کانال سبووفر از یک منبع DC 12 24V ارائه می دهد.منابع صوتی توسط بلوتوث 5 پوشش داده می شوند.1، ورودی خط AUX، پخش کارت USB / TF و کنترل IR همراه، در حالی که BT-APP کنترل EQ و اثر نور را از یک تلفن فراهم می کند.پنج دکمه کنترل جلویی و پورت های گسترش برای یک صفحه پیش تقویت کننده میکروفون این صفحه را برای سیستم های بلندگو OEM آماده می کند، کیت های صوتی خانگی و خطوط مونتاژ تجهیزات صوتی.

• 2.1 خروجی کانال:چپ و راست هرکدام 50 وات به علاوه سوبووفر 100 وات، تراشه TPA3116، پاسخ فرکانسی 20Hz 20KHz.
• چهار روش ورودی:بلوتوث 5.1 (BT-APP، منطقه باز 10 متر) ، AUX، کارت USB / TF، و کنترل از راه دور IR با باتری دکمه.
• پنج دکمه جلو:حجم اصلی / قدرت، صداهای بلند، باس، فرکانس سبووفر (20200Hz) و حجم سبووفر، به علاوه حجم کانال L / R مستقل.
• کنترل APP:BT-APP از تنظیم EQ، رسانه های محلی، درایو USB، کارت SD، اثرات نوری و توابع پیدا کردن دستگاه من پشتیبانی می کند.
• آماده گسترش:پورتهای ورورب ورودی و خروجی MIC، خروجی سطح خط subwoofer برای یک برد تقویت کننده قدرت خالص خارجی.
• مونو قابل عبور:کلید DIP 1 را به ON (PBTL) تنظیم کنید تا دو کانال را به یک بلندگو با قدرت بالا متصل کند.
• پنج برابر محافظت:حفاظت از قطب معکوس، تحت ولتاژ، بیش از حد گرما، بیش از حد جریان و مدار کوتاه.

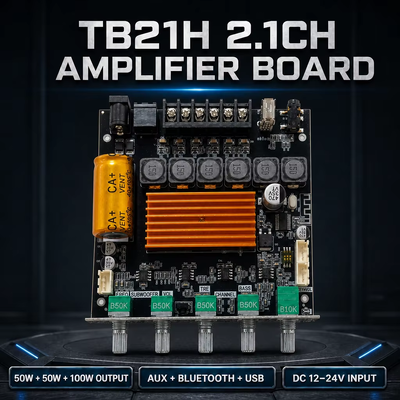

سوبووفر و پایانه های بلندگو کانال چپ / راست، آنتن انعطاف پذیر بلوتوث، پورت USB، ورودی صوتی AUX و ورودی برق DC 12 ¢ 24V (5.5 x 2.1mm DC plug) در یک لبه قرار دارند،بنابراین این تخته می تواند به یک خانه بدون سیم کشی اضافی جمع آوری شود. یک حالت برق LED و پنج دکمه در پانل جلو قرار می گیرند.

قدرت خروجی با ولتاژ تغذیه افزایش می یابد و با مقاومت بلندگو کاهش می یابد. ارقام مرجع زیر با بار 4 اوم و 8 اوم در 19 و 24 ولت اندازه گیری می شود.که به شما کمک می کند تا آداپتور را با مجموعه بلندگوهای واقعی مطابقت دهید.

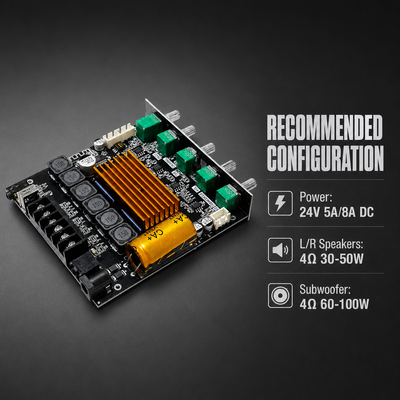

برای یک سیستم 2.1 متعادل، ما یک آداپتور 24 ولت 5A یا 8A DC، 4 اسپیکر چپ و راست 30 ولت 50 ولت و یک سوبووفر 4 ولت 60 ولت 100 ولت را توصیه می کنیم.یک آداپتور جریان بالاتر کانال 100W subwoofer را در حجم بالا پایدار نگه می دارد، و قدرت آداپتور باید همیشه بالاتر از قدرت واقعی کار صفحه باشد.

قبل از نصب دکمه، پتانسیومتر را در امتداد جهت اشاره به سمت چپ چرخش دهید تا به حداقل برسد و نمی تواند بیشتر چرخش کند.خط افقی بر روی دکمه باید سپس به سمت نشان داده شده در نمودار، پس مقیاس حجم با موقعیت واقعی مطابقت دارد.

برای پیوند به مونو، ابتدا برق را خاموش کنید و DIP switch 1 را به ON (فعالیت PBTL) تنظیم کنید. فقط یک بلندگو را در هر دو طرف متصل کنید.هرکدام باید 4 اوم یا بیشتر باشد و مقاومت موازی نباید کمتر از 2 اوم باشد.پورت گسترش 1 ورودی رفرب پیش تقویت کننده میکروفون است و پورت گسترش 2 خروجی رفرب است و خروجی سطح خط subwoofer می تواند یک برد تقویت کننده قدرت خالص خارجی را تغذیه کند.

نصب BT-APP، خاموش کردن بلوتوث تلفن، قدرت بر روی ماژول و اتصال دستگاه به نام BT-APP (BT-APP-BLE ورودی توسط APP استفاده نمی شود). APP تنظیم EQ را فراهم می کند،پخش رسانه های محلی، مرور درایو USB و کارت SD، جلوه های نوری و پیدا کردن دستگاه من. منحنی های EQ در حالی که APP متصل است اعمال می شود؛ باس و ارتفاع قابل تنظیم است.

بسته شامل یک ریموت IR با باتری دکمه و ورق عایق: قدرت، حالت، خاموش، بازی / توقف، قبلی / بعدی، EQ، حجم بالا و پایین، تک / همه تکرار،سوئیچ کارت USB / TF و انتخاب مسیر 0 ′′ 9فاصله کاری حدود 7 متر در خط دید است و در زاویه 15 درجه محدود می شود.

مناسب برای تولید کنندگان تجهیزات صوتی، کارخانه های مونتاژ سیستم های بلندگو، توزیع کنندگان الکترونیک صوتی، توسعه دهندگان محصولات OEM و ODM، مارک های بلندگو های برچسب خصوصی،پروژه های بسته بندی سفارشی و تیم های خرید عمده منظمموارد استفاده معمول شامل سیستم های صوتی خانگی 2.1، قفسه کتاب و مجموعه های سوبووفر، موسیقی پس زمینه فروشگاه، کیت تقویت کننده DIY و جعبه های بلندگو کارائوکی است.

پشتیبانی کامل OEM و ODM شامل لوگو سفارشی، رنگ PCB، بسته بندی، تنظیم عملکرد و نمونه گیری 7 روزه است.بنابراین همان تخته می تواند در برند خود و پیکربندی برای بازارهای مختلف تحویل داده شود.

هر کارت در یک جعبه فردی 11 × 11 × 5 سانتی متر با وزن ناخالص 0.3 کیلوگرم بسته بندی شده است، با فوم ضدصدمه محافظت می شود و در کارتون های صادراتی ارسال می شود.یک راهنمای چاپی برای استفاده در جعبه وجود دارد؛ نام تجاری OEM، بسته بندی سفارشی و بارگذاری مخلوط ظروف در دسترس است.

عرضه مستقیم کارخانه از ماژول های تقویت کننده صوتی با تجربه صادرات مرزی، تامین کننده تایید شده با سفارشی سازی OEM / ODM، خروجی پایدار و زمان تحویل کوتاه برای سفارشات تکراری.بازار هدفتون رو به ما بفرستيد، پیکربندی سخنران و مقدار سفارش برای به دست آوردن نقل قول و ترتیب نمونه.

حالا با ما تماس بگیرید تا قیمت عمده، سفارشی سازی OEM و نمونه ها را دریافت کنید.
