600W+600W دوگانه TPA3255 برد تقویت کننده خنک کننده فن کلاس D برد تقویت کننده استریو DC18-50V

6002 یک برد تقویت کننده استریوی خالص پس از مرحله است که بر اساسدو تراشه اصلی TPA3255ساخته شده است و تا 600 وات + 600 وات در بارهای 2 اهم با ولتاژ 48 ولت و 300 وات + 300 وات در بارهای 4 اهم خروجی ارائه می دهد. با نسبت سیگنال به نویز 90 دسی بل، THD+N کمتر از 0.05% و حداکثر بهره 38 دسی بل، برای سیستم های استریوی حرفه ای، سینمای خانگی رده بالا، بلندگوهای ایستاده و پروژه های صوتی تجاری طراحی شده است. یک فن خنک کننده داخلی با سرعت بالا، هیت سینک ضخیم شده و خازن های فیلتر با روکش طلا، ماژول را در استفاده مداوم با توان بالا پایدار نگه می دارند.

• تراشه های دوگانه TPA3255: دو تراشه تقویت کننده کلاس D اصلی TI TPA3255 خروجی استریوی پیک 600W+600W را با اعوجاج کم و وضوح بالا ارائه می دهند.
• خنک کننده فعال: فن با سرعت بالا به علاوه هیت سینک آلومینیومی ضخیم شده، خروجی توان کامل را در طول عملیات طولانی مداوم حفظ می کند.
• قطعات درجه یک صوتی: خازن های فیلتر با ESR پایین، خازن های الکترولیتی با روکش طلا، سلف های محافظ با جریان بالا و چیدمان دقیق PCB.
• محدوده توان گسترده: ورودی DC 18-50 ولت، 10 آمپر یا بیشتر، توصیه شده 36-48 ولت؛ با بلندگوهای 4-8 اهم کار می کند.
• ادغام ساده: PCB فشرده 134x100x37 میلی متر با ورودی استریو XH2.54-3P، ورودی جک 3.5 میلی متری، کابل محافظ ارائه شده، و سوکت DC با جریان بالا با روکش طلا یا بلوک ترمینال 2 پین.
• حجم و حفاظت: پتانسیومتر حجم داخلی 0-38 دسی بل با چراغ نشانگر توان (هنگامی که ولتاژ ورودی کمتر از 18 ولت باشد چشمک می زند)، به علاوه حفاظت در برابر ولتاژ پایین ورودی، گرمای بیش از حد، جریان بیش از حد و اتصال کوتاه.
• آماده OEM / ODM: لوگوی سفارشی و رنگ PCB، بسته بندی سفارشی، تنظیم دقیق عملکرد و نمونه گیری سریع 7 روزه.

دو تراشه مستقل TPA3255 در یک پیکربندی استریو کار می کنند که هر کدام یک کانال را هدایت می کنند. طراحی بازخورد و تصحیح خطای درایور گیت با سرعت بالا، اعوجاج را در کل باند صوتی پایین نگه می دارد، در حالی که چیدمان دو تراشه گرما و جریان را پخش می کند تا برد به جای کاهش توان، توان نامی خود را حفظ کند.

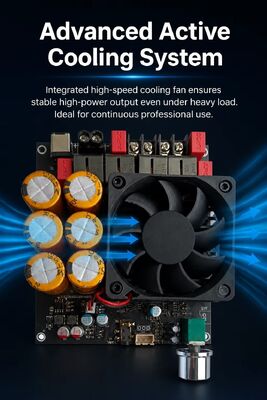

یک فن با سرعت بالا هوا را روی یک هیت سینک آلومینیومی ضخیم شده می کشد و خازن های فیلتر با ESR پایین به علاوه سلف های محافظ با جریان بالا، منبع تغذیه را تحت بار سنگین تمیز نگه می دارند. یک سوکت DC با روکش طلا یا بلوک ترمینال 2 پین، خازن های الکترولیتی با روکش طلا و سلف های مس بدون اکسیژن در سراسر برد استفاده شده اند.

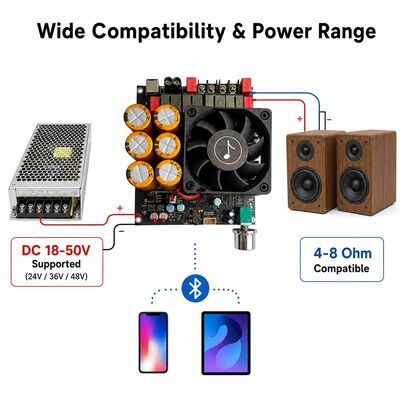

برد DC 18-50 ولت با جریان 10 آمپر یا بیشتر را می پذیرد؛ آداپتورهای 24 ولت، 36 ولت و 48 ولت همگی پشتیبانی می شوند و ولتاژ بالاتر همراه با امپدانس بلندگوی پایین تر، توان خروجی را افزایش می دهد. لطفاً اطمینان حاصل کنید که توان آداپتور بالاتر از توان کاری واقعی تقویت کننده است و قبل از روشن کردن، بلوک ترمینال 2 پین را وصل کنید تا از آسیب جریان بیش از حد جلوگیری شود.

PCB اصلی 134x100x37 میلی متر و مجموعه کامل با فن و هیت سینک 135x118x40 میلی متر اندازه دارد، بنابراین ماژول در شاسی های تقویت کننده استاندارد، کابینت های بلندگوی فعال و محفظه های OEM سفارشی قرار می گیرد. ترمینال های بلندگوی چپ و راست، ورودی استریو و کنترل صدا در لبه برد برای سیم کشی سریع چیده شده اند.

پشتیبانی مستقیم کارخانه OEM و ODM شامل چاپ سیلک لوگوی سفارشی، گزینه های رنگی متعدد PCB (استاندارد سیاه، قرمز، آبی)، طراحی بسته بندی شخصی، تنظیم دقیق عملکرد و نمونه گیری سریع 7 روزه برای برندهای صوتی، تولیدکنندگان صوتی حرفه ای، یکپارچه سازان سیستم بلندگو و پروژه های برچسب خصوصی است.

مناسب برای سیستم های صوتی استریوی حرفه ای، سینمای خانگی رده بالا، سیستم های بلندگوی ایستاده، محصولات صوتی تجاری، پروژه های تقویت کننده سفارشی، توزیع کنندگان و خریداران عمده. ایده آل برای تولیدکنندگان تجهیزات صوتی و کارخانه های مونتاژ بلندگو که به یک ماژول پس از مرحله پایدار و با توان بالا نیاز دارند.

Shenzhen Creatall Electronics Co., Ltd. یک تولید کننده ماژول صوتی حرفه ای با 16 سال تجربه، کنترل کیفیت دقیق، ظرفیت تولید بالا و محصولات دارای گواهینامه CE / RoHS است.

تامین مستقیم کارخانه ماژول های تقویت کننده کلاس D با توان بالا با تجربه صادرات، وضعیت تامین کننده تایید شده، خروجی پایدار و زمان تحویل کوتاه برای سفارشات تکراری. برای دریافت قیمت و ترتیب نمونه، هدف توان، امپدانس بلندگو و مقدار سفارش خود را برای ما ارسال کنید.
