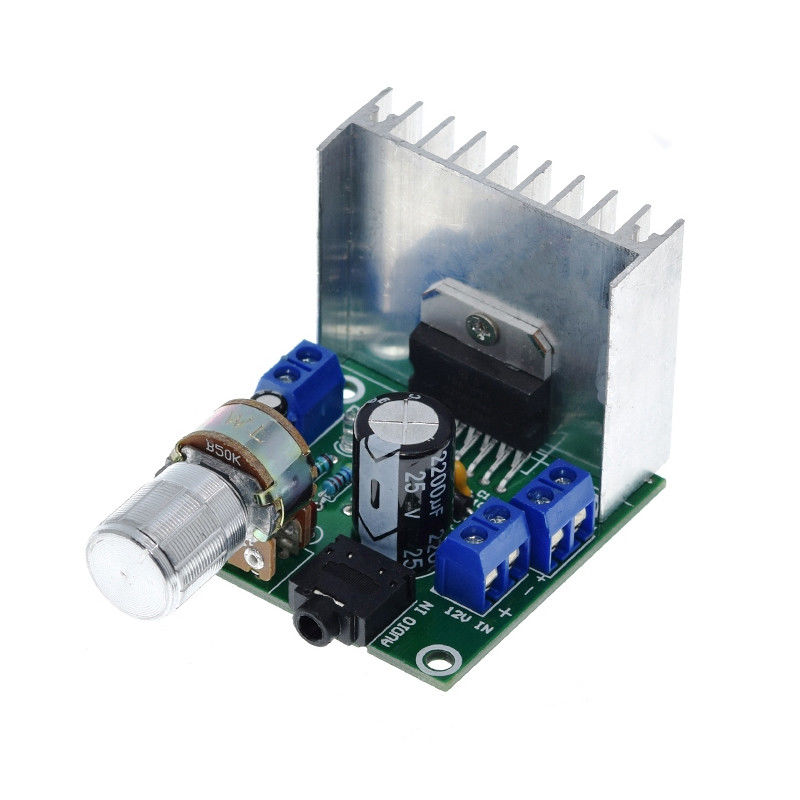

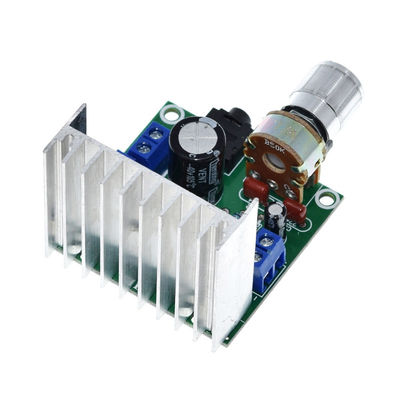

ماژول صوتی تقویت کننده TDA7297 15W+15W دو کاناله برای بلندگوی قفسه کتاب

• توان خروجی: 15W+15W
• نوع کانال: 2.0 استریو
• ورودی برق: DC 8-18V/2000mA
• پاسخ فرکانس: 20 هرتز - 20 کیلوهرتز

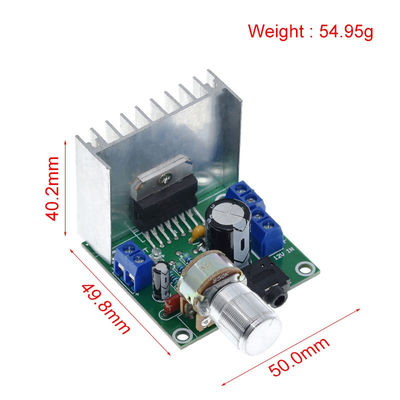

• طول: 52x عرض: 48x ارتفاع: 40mm.
• وزن: 55 گرم
• بلندگوی منطبق: بلندگوی 4-8Ω10-80W3-8 اینچی
• دامنه کاربرد: بلندگوی قفسه کتاب، تلویزیون CRT، رادیو، پخش کننده قدرت کوچک و غیره

دستورالعمل استفاده:

• جعبه صدا را وصل کنیددو سیم را در یک سر سیم بلندگو به درگاه خروجی صدا برد تقویت کننده برق وصل کنید.بلندگوی کانال چپ به پورت LOUT برد تقویت کننده پاور و بلندگوی کانال سمت راست به پورت ROUT برد تقویت کننده برق متصل است.قطب مثبت به قطب منفی + متصل است
• منابع صوتی را وصل کنیدبا استفاده از یک کابل صدا با دوشاخه هدفون استریو 3.5 میلی متری در یک طرف، به سوکت هدفون استریو 3.5 روی برد تقویت کننده برق وصل کنید و سر دیگر دوشاخه کابل صدا را به منبع صدا (مانند کامپیوتر، تلفن همراه، MP3، دی وی دی)
• منبع تغذیه را وصل کنید①.آداپتور برق را وصل کنید از آداپتور برق با خروجی DC 12V2A یا بالاتر استفاده کنید.خط خروجی را با ترمینال مثبت به پورت + و ترمینال منفی به پورت - به پورت 12 ولت برد تقویت کننده برق وصل کنید.
• ترانسفورماتور را وصل کنیداز ترانسفورماتور با خروجی AC 12V2A و بالاتر استفاده کنید.دو سیم خروجی ترانسفورماتور را به پورت 12 ولت برد تقویت کننده برق وصل کنید.از آنجایی که ترانسفورماتور برق متناوب را خروجی می کند، قطب مثبت یا منفی وجود ندارد.

پخش موزیک:

منبع تغذیه را وصل کنید، برد تقویت کننده برق وارد حالت کار می شود، چراغ نشانگر قدرت نور آبی.می توانید دکمه صدا را به دلخواه تنظیم کنید.

جزئیات محصول:

• خازن فیلتر 2200uf در منبع تغذیه برای تامین انرژی فراوان برای تقویت کننده قدرت پس از مرحله استفاده می شود، به طوری که صدای تقویت کننده قدرت در شرایط دینامیکی زیاد نرم نخواهد بود.صدای باس قدرتمند، وسط به وضوح زیبا، سه گانه واضح و زیبا!
• مدار خروجی BTL از بلوک یکپارچه تقویت کننده قدرت TDA7297 از ST اصلی تشکیل شده است که دارای قدرت قوی است!6 بلندگوی قفسه کتاب برای فشار دادن آسان است، صدایی گرم و پر دارد، به راحتی جمع می شود، برای بلندگوهای کوچک 2 تا 6 اینچی و بلندگوهای قفسه کتاب عالی است.3-30 وات قابل تحمل است.
• نشانگر برق LED آبی، نظارت بر زمان واقعی وضعیت منبع تغذیه.
• ورودی صدا از سوکت استریو جهانی 3.5 میلی متری استفاده می کند.کاربران می توانند به راحتی به تلفن های همراه، رایانه ها، MP3 ها، آی پدها و سایر دستگاه های ترمینال متصل شوند تا زمانی که از یک خط دوشاخه 3.5 استفاده کنند.
• ورودی برق و خروجی صدا همه از بلوک سیم‌کشی استفاده می‌کنند، تا زمانی که پیچ گوشتی پیچ بالا را شل کند، و سپس سیم را به سیم وصل کنید، و سپس پیچ را برای تکمیل سیم‌کشی سفت کنید، نیازی به آهن لحیم کاری نیست که به راحتی تکمیل شود.
