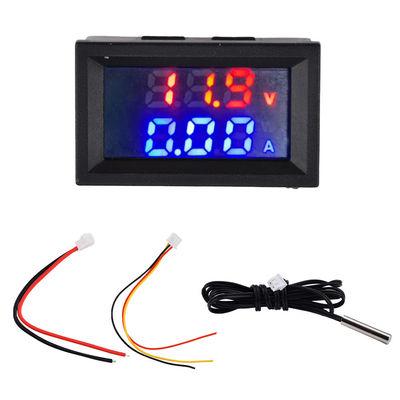

DC4-30V ولتاژ و جریان سنج 10A 50A 100A موتورسیکلت ماشین برقی

M430 یک ابزار اندازه گیری ولتاژ، جریان و توان است.فقط می تواند ولتاژ، جریان و توان مدار مورد آزمایش را اندازه گیری و نمایش دهد.مقدار نمایش داده شده را می توان از طریق یک مقاومت قابل تنظیم تنظیم کرد.ولتاژ و جریان واقعی حلقه تاثیری ندارد.

هنگام استفاده از ولتاژ بالای 30 ولت استفاده نکنید، در غیر این صورت باعث آسیب اضافه ولتاژ به محصول می شود.

محصول محدوده 10A دارای یک مقاومت شنت است و در انتهای آزمایش اندازه گیری جریان مستقیم یک اتصال کوتاه وجود خواهد داشت.تا زمانی که کنتور به صورت سری با بار طبق نمودار سیم کشی متصل باشد، می توان از آن به طور معمول استفاده کرد.

ولتاژ بهره برداری:
ولتاژ کاری دستگاه DC 4~30V است، 5~12V توصیه می شود
خط قرمز نازک قطب مثبت منبع تغذیه کار است و خط سیاه نازک قطب منفی منبع تغذیه کار است که به نقطه مشترک خط مشکی ضخیم تعلق دارد.
هنگام استفاده، ولتاژ محدود متصل به سیم های نازک قرمز و مشکی نمی تواند از 30 ولت تجاوز کند و منبع تغذیه 12 ولت توصیه می شود.

محدوده اندازه گیری:
محدوده اندازه گیری ولتاژ 0 تا 100 ولت، حالت نمایش زیر 10 ولت 0.00 ولت است، ولتاژ از 0.2 ولت شروع می شود و محدوده خطا ± 1 ولت است.
محدوده اندازه گیری جریان 0 تا 10 آمپر است، جریان از 0.03 آمپر شروع می شود و خطا 0.1 ± آمپر است.

تنظیم دقیق نمایشگر ولتاژ
این تنظیم دقیق نمایشگر است، نه تنظیم اصلی، تنظیم ولتاژ نمایشگر است، اما ولتاژ واقعی قابل تنظیم نیست!

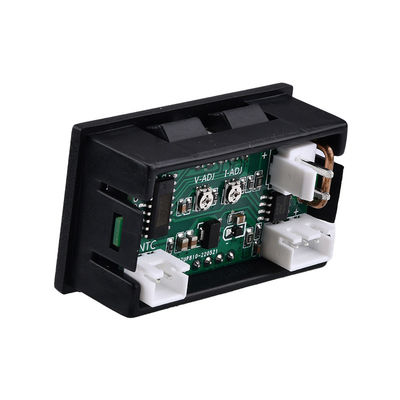

یک پیچ گوشتی تخت پیدا کنید و مقاومت قابل تنظیم گرد V-ADJ را بچرخانید تا ولتاژ را تنظیم کنید.

تنظیم دقیق نمایشگر فعلی
این تنظیم دقیق نمایشگر است، نه تنظیم اصلی، تنظیم جریان نمایشگر است، اما جریان واقعی قابل تنظیم نیست!
یک پیچ گوشتی تخت پیدا کنید و مقاومت قابل تنظیم گرد A-ADJ را بچرخانید تا جریان را تنظیم کنید.

سیم استاندارد:
XH-2.54-3P سیم قرمز، سیاه و زرد (طول کل سیم نازک: 155 میلی متر)
خط قرمز نازک: قطب مثبت منبع تغذیه کار، نمی تواند به منبع تغذیه بالای 30 ولت وصل شود
سیم سیاه نازک: قطب منفی منبع تغذیه کار، و سیم سیاه ضخیم در محل ساخت و ساز، نیازی به اتصال به هنگام اشتراک منبع تغذیه ندارند.
خط زرد نازک: خط تست ولتاژ، متصل به قطب مثبت منبع تغذیه مدار آزمایش
سیم قرمز و مشکی VH-3.96-2P (طول کل سیم ضخیم: 165 میلی متر) سیم تست جریان
سیم قرمز ضخیم: قطب مثبت آزمایش جریان که به قطب منفی بار متصل می شود.
سیم مشکی ضخیم: تست جریان منفی است، به برق منفی وصل شوید، ابتدا وصل کنید و پس از قطع شدن، آن را قطع کنید

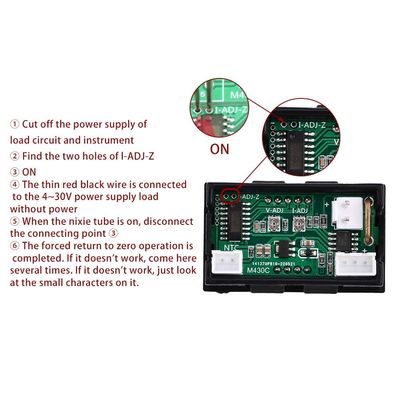

جریان بدون بار به روش پردازش صفر برنمی گردد:
برای صفر کردن بار صفر، باید یک موچین نوک تیز آماده کنید.مدار بار را برق ندهید.قرمز و مشکی خوب را خاموش کنید.موچین را در دو سوراخ گرد کنار I-ADJ-Z قرار دهید، قرمز و مشکی ظریف را روشن کنید، 5 ثانیه صبر کنید و موچین را بردارید.، بنابراین مجبور به صفر می شود، در غیر این صورت عمل را چندین بار تکرار کنید.
