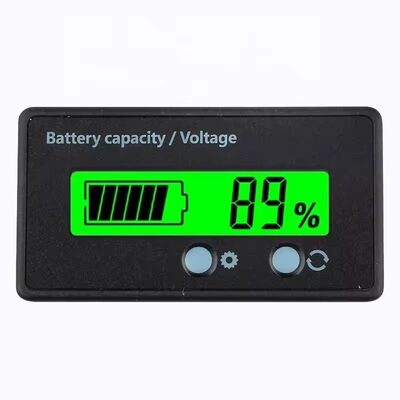

برد PCB و PCBA نمایشگر توان باتری لیتیوم و سرب اسید 12 ولت تا 72 ولت برای اندازه‌گیری توان چند فرکانسی

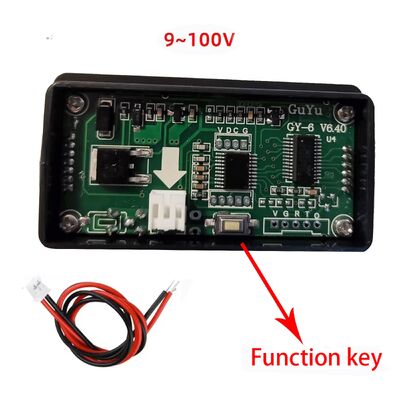

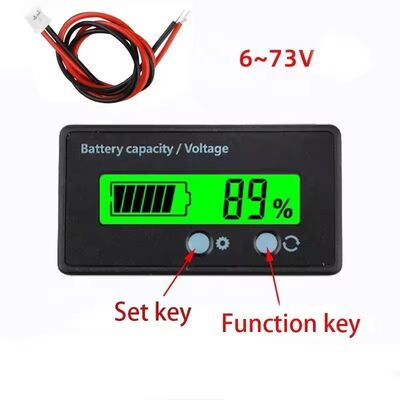

ویژگی ها:طول عمر طولانی تر دکمه سوئیچ رو لمس کن، احساس دست کامل کنترل دو IC مدار یکپارچه، پایدارتر محصولات مناسب برای اسید سرب 12 ولت، 24 ولت، 36 ولت، 48 ولت (8-70 ولت) محصولات برای لیتیوم سری 3.7 ولت چند سیستم عامل، سری 2، سری 3، سری 4، سری 5، سری 6، سری 78 سري 9 سري 10 سري 11 سري 12 سري 13 سري 14 سري 15 سري 16 سري 17 سري 20 سري 21 سري 23 سري 24 سري S1: %/V نمایشگر چرخش 2S درصد قدرت و ولتاژ به طور خودکار چرخه می شود و به طور متناوب نمایش داده می شود. S2: خواب غیرفعال 10S نمایشگر ظرفیت باتری به طور خودکار پس از 10 ثانیه برای صرفه جویی در انرژی، کلید عملکرد را برای 10 ثانیه فشار دهید تا نمایشگر قدرت را بیدار کند. S3: چراغ پشتي رو روشن کن نمایشگر ظرفیت باتری نور پس زمینه قدرت را روشن یا خاموش می کند. S4: لوگو نمایش (برای آیکون باتری کوچک) آیکون لوگو در زیر نماد باتری در سمت چپ صفحه LCD قرار دارد، لوگو هنگام روشن شدن آن نمایش داده می شود. S5: انتخاب حالت تخلیه نمایش قدرت دو نوع منحنی تخلیه باتری، تبدیل محیط مختلف برای انتخاب حالت تخلیه باتری مناسب؛تنظیم مراحل:1. قطع منبع تغذیه ماژول، فشار طولانی کلید تنظیم تا زمانی که ماژول روشن است. نمایشگر پارامترهای تنظیم قدرت فعلی را نشان می دهد؛ 2کلید تنظیم را فشار دهید تا P/L/F را انتخاب کنید (P=12V اسید سرب، L=3.7V باتری لیتیوم، F=3.2V باتری لیتیوم فوسفات آهن) 3. فشار کلید عملکرد برای تنظیم تعداد رشته های باتری، تعداد رشته ها را با توجه به کلید بالا و پایین کلید عملکرد و کلید تنظیم انتخاب کنید؛ 4. فشار طولانی کلید عملکرد برای ورود به رابط تنظیمات پیشرفته، استفاده از کلید تنظیمات برای انتخاب S1-S5، و کلید ورودی برای انتخاب یا لغو حالت فعلی؛ 5. پس از اتمام تنظیم دوباره قدرت را فعال کنید ، منبع برق به طور خودکار داده های تنظیم را ذخیره می کند. به عنوان مثال، 10 باتری لیتیوم منبع تغذیه، روشن کردن درصد از قدرت و ولتاژ به طور خودکار چرخش نمایش (S1 حالت) عملکرد: قطع منبع برق ماژول نمایش، فشار طولانی کلید تنظیم برای انرژی ماژول قدرت، فشار کوتاه کلید تنظیم برای انتخاب L، فشار کلید عملکرد برای انتخاب 10،کلید تابع را برای انتخاب S1 فشار دهید، و منبع برق رو دوباره روشن کنمشخصات:دامنه ولتاژ: 8-70 ولت مواد: پلاستیک اندازه: حدود 61.3mmx33.3mmx13.5mm/2.41'x1.31'x0.53' طول کابل: حدود 30 سانتی متر/11.81' رنگ پوسته: سیاهتوجه:1.لطفاً به خاطر اندازه گیری دستی به خطا ۱ تا ۳ سانتی متری اجازه دهید.لطفاً قبل از پیشنهاد، مطمئن شوید که ناراحتی ندارید. 2به دلیل تفاوت بین مانیتورهای مختلف، تصویر ممکن است رنگ واقعی محصول را نشان ندهد.
