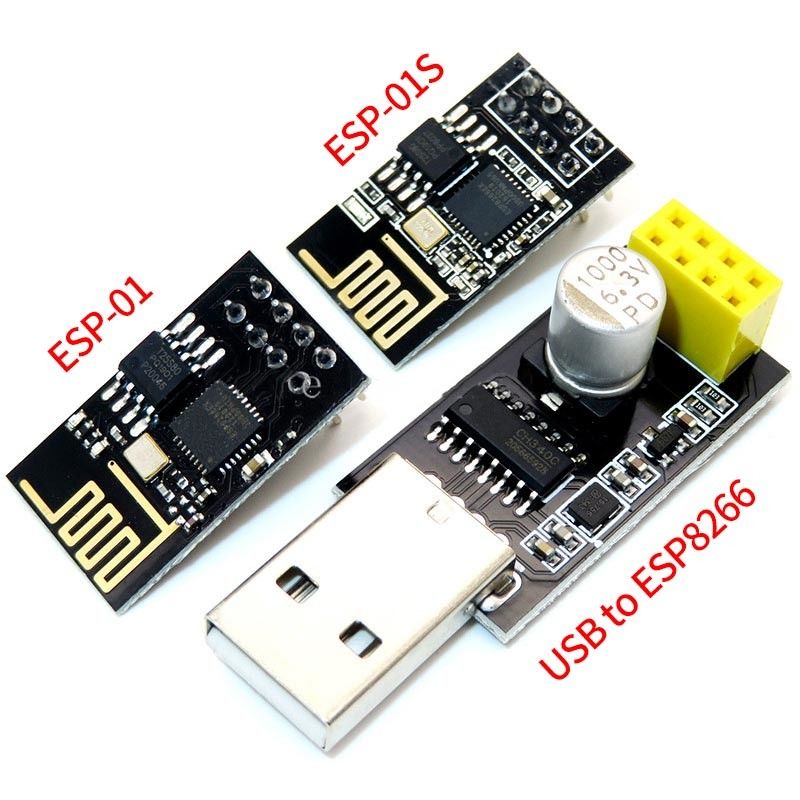

ماژول وای فای بی سیم UART GPIO0 ESP-01 ESP8266 CH340G Esp01 برنامه نویس آداپتور

این ماژول یک آداپتور USB است /
برنامه نویس برای مدل های ESP8266 از نوع ESP-01.
به راحتی با یک 2x4P نصب شده است
هدر زن 2.54 میلی متری برای وصل کردن ESP01
(طبق تصویر 2)
و بلافاصله آن را پیکربندی یا اجرا کنید.
یک درپوش بزرگ 1000μF به گرفتن یک VCC ثابت 5.0 ولت کمک می کند
از گذرگاه USB و جامپر (در سمت راست هدر 2x4P)(ما هیچ جامپر پیشنهاد نمی کنیم !!!!)
به پیکربندی خط GPIO0 بر اساس نیاز کمک خواهد کرد.
این ماژول مبتنی بر بریجت USB-UART CH340 است
از WCH که با تمام پلتفرم ها سازگار است.

توجه داشته باشید: برای استفاده با پلتفرم rduino ESP8266 و برای rduino IDE
لازم است وضعیت GPIO0 را برای حالت کار به صورت دستی تغییر دهید،
برای دریافت آپلود کاملا خودکار به احتمال زیاد امکان پذیر است،
برای یک تلاش بسیار محدود، برای اختصاص یک خط کنترل استفاده نشده
از CH340 به راننده خط GPIO0
(احتمالاً به قیمت یک وارونگی منطقی ضروری)
به برگه داده CH340 مراجعه کنید و
مهمترین چیز برای NodeMCU V0.9
که از CH340 استفاده می کنند و قبلاً این راه حل را پیاده سازی کرده اند،
شماتیک منبع باز است و به راحتی در دسترس است.
