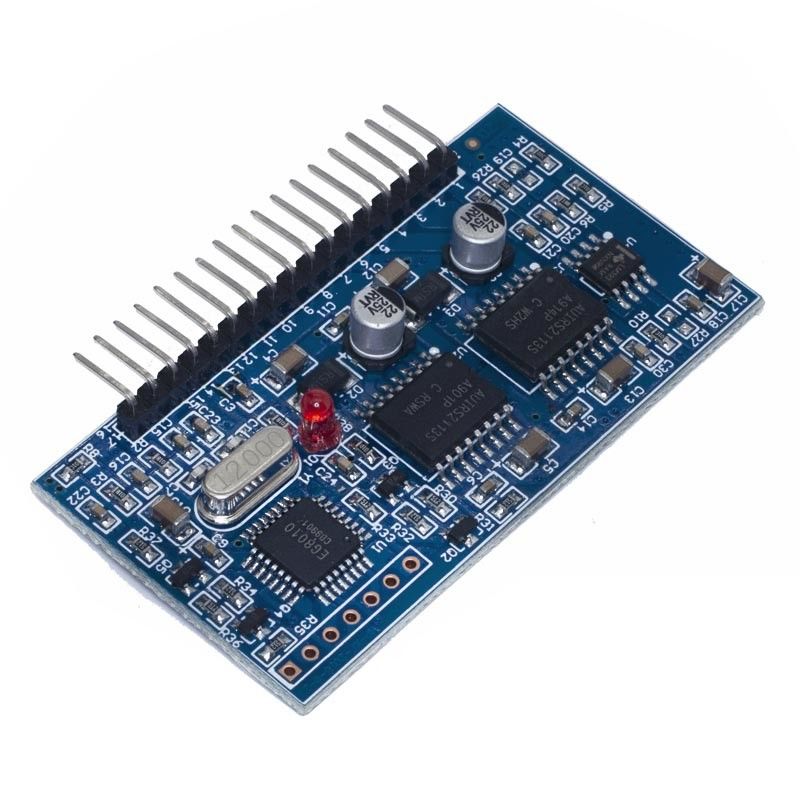

ماژول وای فای بی سیم 5 ولت DC-AC اینورتر موج سینوسی خالص SPWM EGS002 12 مگاهرتز

معرفی:
EG8010 یک دیجیتال، عملکرد بسیار خوبی است که کنترل زمان مرده خود را از تراشه ژنراتور اینورتر موج سینوسی خالص، مورد استفاده در
ساختار تبدیل برق دو مرحله ای DC-DC-AC یا معماری بوست ترانسفورماتور فرکانس برق تک مرحله ای DC-AC، یک خارجی
نوسانگر کریستالی 12 مگاهرتز، برای دستیابی به دقت بالا و اعوجاج هارمونیک بسیار کوچک است، اینورتر موج سینوسی خالص 50 هرتز یا 60 هرتز
ASIC.این تراشه از فناوری CMOS، ادغام داخلی ژنراتور سینوسی SPWM، مدار کنترل زمان مرده، ضرب کننده استفاده می کند.
محدوده فاکتور، مدار شروع نرم، مدار، رابط ارتباطی سریال RS232 و ماژول درایور LCD سریال 1602 عملکرد دارد.

امکانات:
منبع تغذیه تک 5 ولت
مجموعه 4 پین فرکانس خروجی موج سینوسی خالص:
موج سینوسی خالص 50 هرتز با فرکانس ثابت 60 هرتز موج سینوسی خالص با فرکانس ثابت 0-100 هرتز
فرکانس موج سینوسی خالص قابل تنظیم 0-400 هرتز فرکانس موج سینوسی خالص قابل تنظیم است
مدولاسیون تک قطبی و دو قطبی
همراه با کنترل Deadband، پین 4 dead time:
300nS زمان مرده 500nS زمان مرده 1.0uS زمان مرده 1.5uS زمان مرده
نوسان ساز کریستالی 12 مگاهرتز خارجی
فرکانس حامل PWM 23.4 کیلوهرتز
بازخورد ولتاژ، جریان، دمای واقعی
اضافه ولتاژ، کم ولتاژ، جریان بیش از حد و گرمای بیش از حد
پین حالت شروع نرم، زمان پاسخ 1S را تنظیم می کند
ارتباط سریال برای تنظیم ولتاژ خروجی، فرکانس و سایر پارامترها
ماژول LCD سریال خارجی 1602 اینورتر را نمایش می دهد
اطلاعات ولتاژ، فرکانس، دما و جریان

بسته شامل:

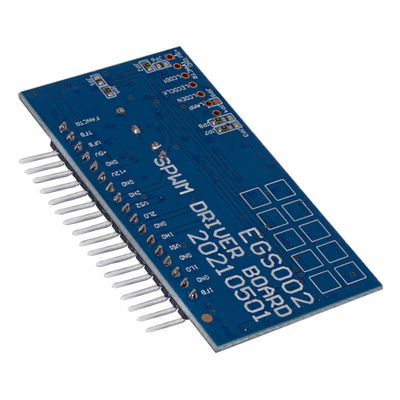

1 PCS x Pure Sine Wave Inverter Board Driver Board EGS002 "EG8010 + IR2113" Driver Module
