جزئیات محصول:
|
| تایپ کنید: | بلوتوث 5.1 | کشور مبدا: | چین |
|---|---|---|---|
| نام تجاری: | creaall | چیپست: | دیگر |
| کاربرد: | صدا | ||
| برجسته کردن: | برد گیرنده صوتی M38,برد گیرنده صوتی M28,برد گیرنده بلوتوث BLT 4.2 |
||

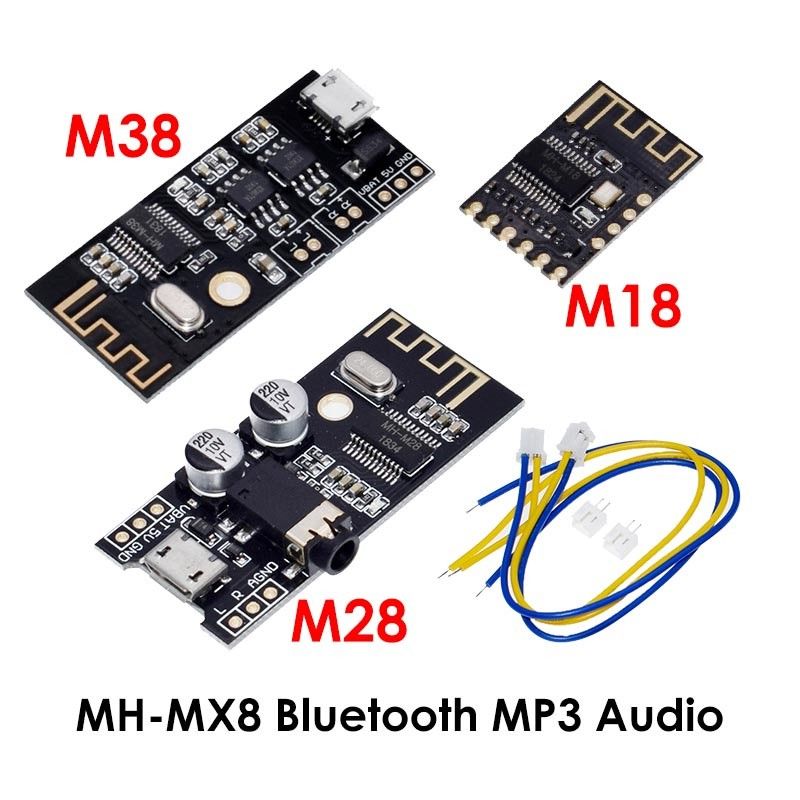

M38
MH-M38 یک طرح بلوتوث کم مصرف است که از آخرین انتقال بلوتوث 4.2 و خروجی استریو دو کاناله بدون اتلاف پشتیبانی می کند.اندازه کوچک، راحت و کاربردی، این ماژول دارای یک تراشه تقویت کننده قدرت است که می تواند به بلندگوهای دوگانه 5 واتی مجهز شود.پشتیبانی از کارت صدای USB برای پخش بدون درایوردر یک محیط باز، فاصله اتصال بلوتوث می تواند تا 20 متر باشد.می تواند برای دریافت صوتی بلوتوث، اصلاحات مختلف صوتی DIY و غیره استفاده شود.
اندازه PCB: 45 * 20 * 3.6 میلی متر (طول، عرض و ارتفاع)
گام پین: 2.54 میلی متر (قطر سوراخ موقعیت یابی 3 میلی متر است)

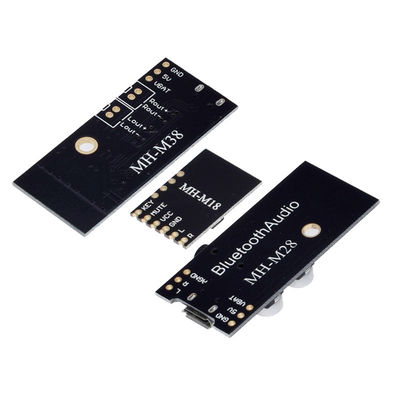

3.تعریف تابع / پین
1. نسخه بلوتوث V4.2، پشتیبانی از فناوری اتصال خودکار بلوتوث، پشتیبانی از رمزگشایی بدون اتلاف WAV/WMA/FLAC/APE/MP3، خروجی دو کاناله استریو.
2، منبع تغذیه: می توانید مستقیماً از خط MICRO USB Android خط 5 ولت برای منبع تغذیه مستقیم استفاده کنید، همچنین می توانید منبع تغذیه 5 ولت یا باتری لیتیومی 3.7 ولت (همانطور که در بالا نشان داده شده است) وصل کنید.توجه داشته باشید که رابط های منبع تغذیه 5 ولت و 3.7 ولت متفاوت هستند.5 ولت به 5 ولت و GND و باتری لیتیومی 3.7 ولت به VBAT و GND متصل است.
3، حداکثر جریان کار 5V2A است، توصیه می شود از منبع تغذیه تنظیم شده 5V2A استفاده کنید، کیفیت صدا بهتر است.
4. پس از روشن شدن ماژول، تلفن همراه نام بلوتوث MH-M38 را جستجو می کند و پس از اتصال به بلوتوث می تواند موسیقی پخش کند.
5، پشتیبانی از کارت صدای USB، درایو رایگان (وصل و بازی).ماژول را با کابل USB به کامپیوتر وصل کنید و کامپیوتر می تواند از طریق خروجی تقویت کننده ماژول موسیقی پخش کند.
6، چراغ نشانگر آبی ماژول:
7. هنگامی که بلوتوث متصل نیست، چراغ نشانگر به سرعت چشمک می زند.
8. هنگامی که اتصال بلوتوث روشن است، چراغ نشانگر همیشه روشن است.
9. هنگامی که بلوتوث در حال پخش است، چراغ نشانگر به آرامی چشمک می زند.
10، خروجی صدا: خروجی سیگنال صوتی استریو کانال چپ و راست، می تواند به دو بلندگو 2-8 یورو، 3-5 وات، اسپیکر 4 یورو 5 وات متصل شود.
11، این محصول دارای مدار تقویت کننده قدرت دوگانه 5 واتی خود است، برای استفاده نباید از تقویت کننده دیگری استفاده کنید!خروجی دو آمپلی فایر ممکن است به صورت موازی وصل نشوند و یا قطب های منفی به هم وصل شوند، در غیر این صورت ممکن است تراشه تقویت کننده برق آسیب ببیند.
4. توجه
1. تداخل سیگنال: آنتن بلوتوث به شدت مستعد تداخل سیگنال الکترومغناطیسی با فرکانس بالا یا قوی است و باید دور از محل ارسال دستگاه بی سیم قرار گیرد.و تخته نمی تواند به اجسام فلزی نزدیک شود و فاصله مشخصی را حفظ کند.
2. اگر صدای جریان در برد تقویت کننده برق وجود داشته باشد، علت آن تداخل زمین است.توصیه می شود خروجی ماژول بلوتوث به برق وصل نباشد، لازم است سیم مخصوصا سیم زمین را لحیم کنید و سیم آن خیلی بلند نباشد.هر چه کوتاه تر بهتر، سعی کنید ضخیم تر باشید.مشکل ارت صدا در نقطه اتصال برد تقویت کننده پاور باید به زمین ورودی صدای تقویت کننده برق وصل شود.این نقطه اتصال به زمین را می توان در موقعیت های مختلف لحیم کاری کرد تا کمترین صدای جریان را به دست آورد.برای جداسازی زمین بلوتوث و زمین تقویت کننده توصیه می شود که بردهای بلوتوث و تقویت کننده پاور جداگانه تغذیه شوند.
3. از آنجایی که این محصول طراحی تخته برهنه است، سعی کنید اجزای روی برد را با دست لمس نکنید، به راحتی می توان الکتریسیته ساکن تراشه را از بین ببرد و باعث سوختن شود.
