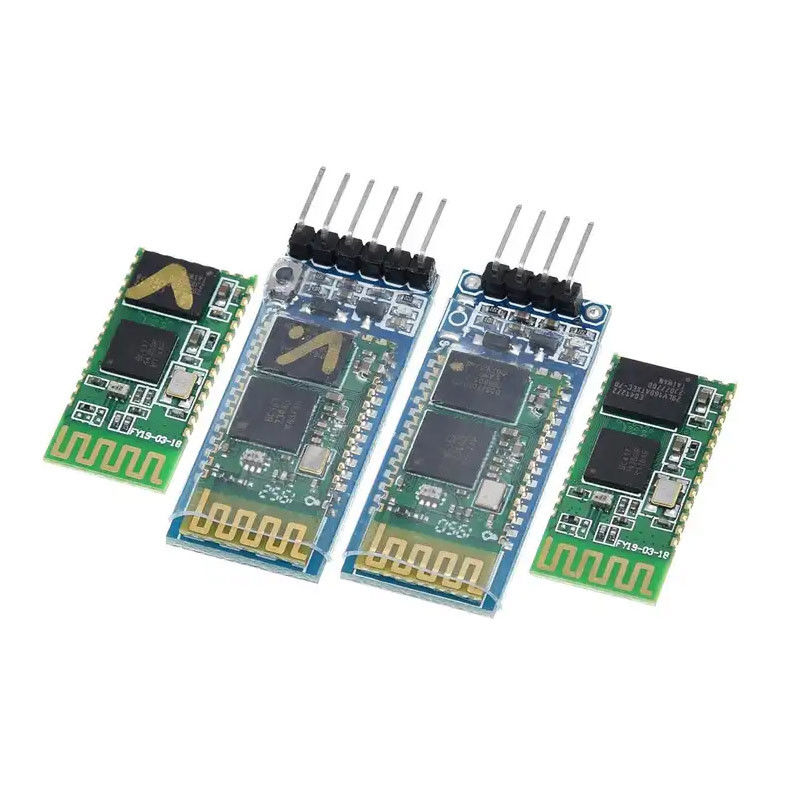

HC-05 HC-06 ماژول وای فای بی سیم RF ماژول صوتی بلوتوث RS232 / TTL

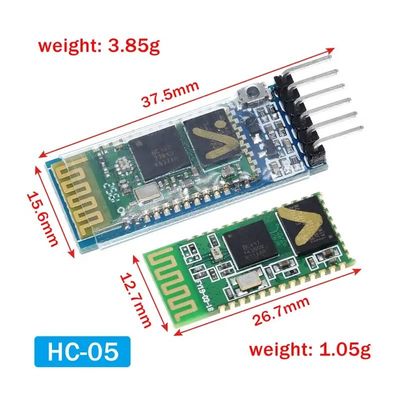

HC-05

این ماژول بلوتوث HC-05 Slave و مستر دو در یک ماژول است.
این ماژول را می توان روی یک فرستنده یا گیرنده تنظیم کرد، فرستنده می تواند با گیرنده جفت شود، گیرنده و گیرنده یا فرستنده و فرستنده نمی تواند بین آنها ارتباط برقرار کند، گیرنده می تواند با رایانه و بلوتوث تلفن همراه جفت شود، هنگام خرید، پیش فرض برای گیرنده است.
از تراشه اصلی بلوتوث CSR، استانداردهای پروتکل بلوتوث V2.0 استفاده کنید.
ولتاژ کار ماژول 3.3 ولت.
نرخ پیش فرض پاتر 9600، کاربر را می توان راه اندازی کرد.
اندازه ماژول هسته: 28 میلی متر x 15 میلی متر x 2.35 میلی متر.
جریان کار: تطبیق برای 30 MA، تطبیق ارتباط برای 8 MA.
جریان خفتگی: بدون خواب.
برای سیستم ناوبری GPS، سیستم خواندن کنتور گاز آب و برق استفاده می شود.
با کامپیوتر و آداپتور بلوتوث، PDA، تجهیزات اتصال بدون درز
سری تجاری: سری برد ماژول بلوتوث
با چراغ نشانگر LED، از تراشه تنظیم 150 میلی آمپر و 3.3 ولت استفاده کنید.

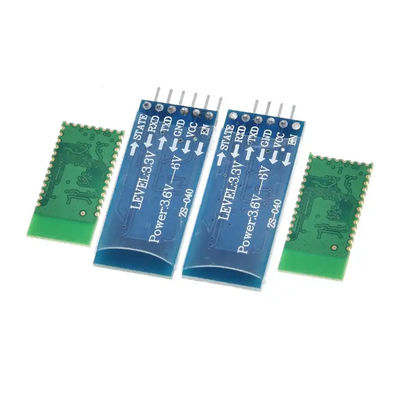

دارای پای VCC.GND.TXD.RXD برای بلوتوث
با دکمه "جستجوی مجدد" (روشن/خاموش/پای WAKE برای آن، خروجی/ورودی MCU خارجی "سطح بالا" می تواند ماژول را برای جستجوی مجدد کنترل کند)
سازگار با ماژول اصلی بلوتوث "ماژول برده" یا ماژول master-slave (کل).
ولتاژ ورودی: 3.3 -6 ولت
اندازه: 1.55 * 3.98 سانتی متر

توجه داشته باشید:
منبع تغذیه ورودی 3.3 ~ 6 ولت، ممنوعیت بیش از 7 ولت
نه "جلوگیری خودکار منبع تغذیه از عملکرد انحرافی"، بنابراین لطفا منبع تغذیه را به درستی وصل کنید
توصیه می کنیم "ماژول اصلی بلوتوث" را نصب کنید
"State" پای خروجی برای وضعیت LED است، هنگامی که بلوتوث "Unconnected"، خروجی "Pulse"، هنگامی که بلوتوث "متصل است"، خروجی "سطح بالا"، ما می توانیم حالت ها را از "MCU" تعیین کنیم.
اگر فقط برد، بدون هیچ "عملکرد بلوتوث"

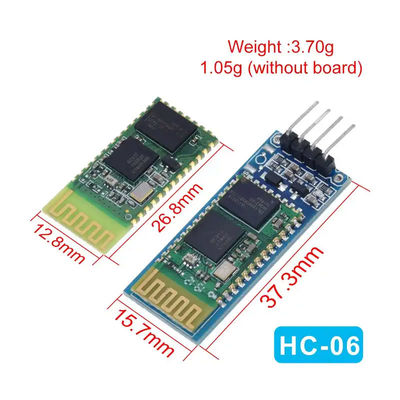

HC-06
این ماژول بلوتوث HC-06 است.
به دستگاه شما امکان می‌دهد تا داده‌های TTL را از طریق فناوری بلوتوث بدون اتصال کابل سریال به رایانه شما ارسال یا دریافت کند.

ویژگی:
با هر آداپتور بلوتوث USB کار می کند.
نرخ پیش‌فرض Baud: 9600,8,1,n.
آنتن تعبیه شده
پوشش تا 30 فوت
نسخه بلوتوث: V2.0 + EDR
ولتاژ کاری: 3.3 ولت
نرخ پیش‌فرض Baud: 9600,8,1,n.
پوشش سیگنال: 30 فوت
طول کابل: 21.5 سانتی متر
اندازه مورد: 4.3 * 1.6 * 0.7 سانتی متر
وزن مورد: 3 گرم
اندازه بسته بندی: 9 * 3 * 1 سانتی متر
وزن بسته بندی: 8 گرم
سری تجاری: سری برد ماژول بلوتوث
با چراغ نشانگر LED، از تراشه تنظیم 150 میلی آمپر و 3.3 ولت استفاده کنید.
دارای پای VCC.GND.TXD.RXD برای بلوتوث
با دکمه "جستجوی مجدد" (روشن/خاموش/پای WAKE برای آن، خروجی MCU خارجی "سطح بالا" می تواند ماژول را برای جستجوی مجدد کنترل کند)
سازگار با ماژول اصلی بلوتوث". ماژول برده" یا ماژول master-slave (کل).
ولتاژ ورودی: 3.3 ~ 6 ولت
اندازه: 1.55cm*3.98cm

توجه داشته باشید:
منبع تغذیه ورودی 3.3 ~ 6 ولت، ممنوعیت بیش از 7 ولت
نه "جلوگیری خودکار منبع تغذیه از عملکرد انحرافی"، بنابراین لطفا منبع تغذیه را به درستی وصل کنید
توصیه می کنیم "ماژول اصلی بلوتوث" را نصب کنید
"State" پای خروجی برای وضعیت LED است، وقتی بلوتوث "Unconnected"، خروجی "Pulse" است.هنگامی که بلوتوث "اتصال"، خروجی "سطح بالا"، ما می توانیم حالت ها را از "MCU" تعیین کنیم
اگر فقط برد، هیچ "عملکرد بلوتوث" وجود ندارد
