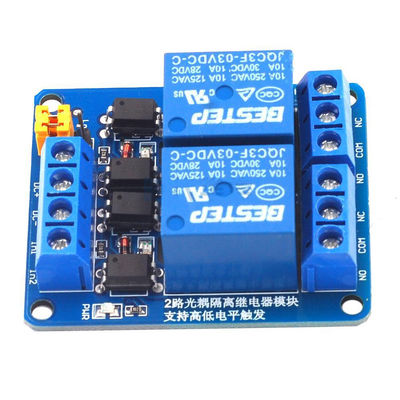

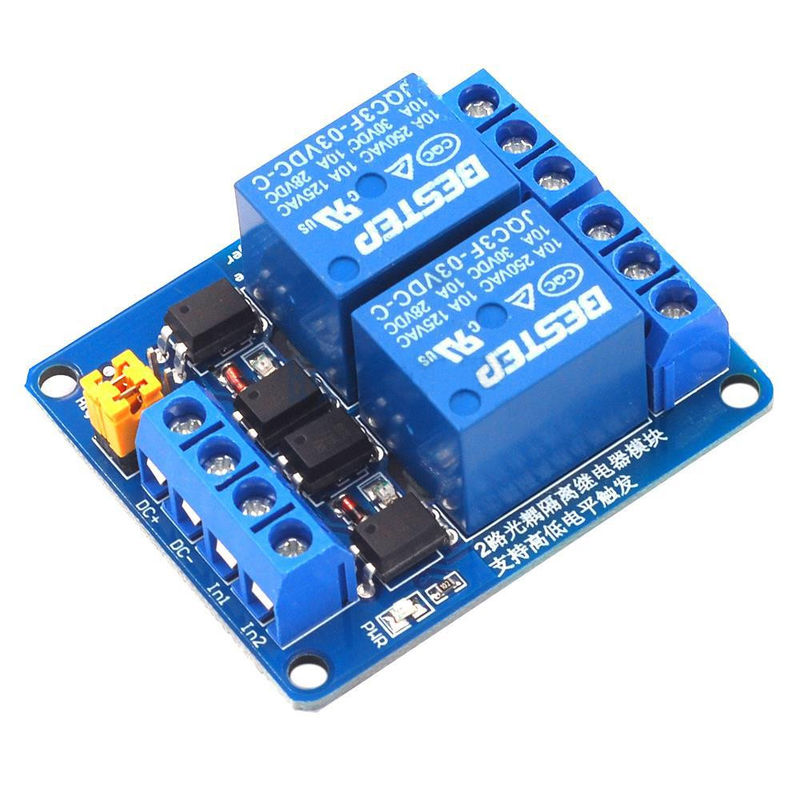

ماژول رله کنترل 3.3 ولت 5 ولت 12 ولت 24 ولت 2 کانال اپتوکوپلر دوگانه

• ماژول از رله با کیفیت واقعی استفاده می کند، حداکثر بار رابط معمولی باز: AC 250V/10A، DC 30V/10A.
• استفاده از جداسازی اپتوکوپلر دوگانه، قابلیت درایو قوی، عملکرد پایدار.جریان ماشه 5 میلی آمپر؛
• ولتاژ کار ماژول 5 ولت است.
• هر کانال از ماژول را می توان با جامپر بالا یا پایین راه اندازی کرد.
• طراحی مقاوم در برابر خطا، حتی اگر خط کنترل شکسته شود، رله حرکت نمی کند.
• نشانگر برق (سبز)، 2 نشانگر وضعیت رله (قرمز)
• طراحی رابط کاربر پسند، تمام رابط ها را می توان به طور مستقیم از طریق پایانه های سیم کشی متصل کرد، بسیار راحت است

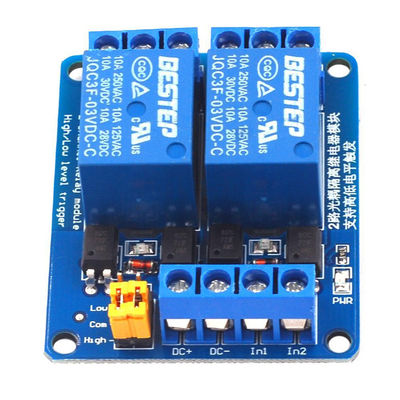

رابط ماژول:

• DC+: به قطب مثبت منبع تغذیه وصل شوید (ولتاژ رله 5 ولت است)
• DC-: به قطب منفی منبع تغذیه وصل کنید
• IN1-IN2: با توجه به تنظیمات هر کانال، رله مربوطه را می توان با سطح بالا یا پایین کنترل کرد.

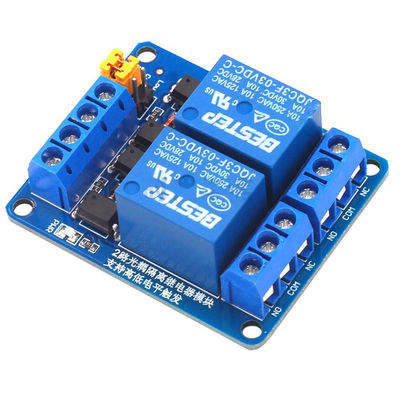

خروجی رله:

• NO1-NO2: رابط باز معمولی رله.قبل از بسته شدن رله، بدون اتصال رها می شود.پس از برداشتن، به COM کوتاه می شود.
• COM1-COM2: رابط مشترک رله
• NC1-NC2: رابط رله به طور معمول بسته است.قبل از بسته شدن رله، با COM اتصال کوتاه می شود.

انتخاب ماشه سطح بالا و پایین:

• S1-S2 انتخاب ماشه سطح بالا و پایین برای رله 1 - 2 است.
• هنگامی که com به پایین کوتاه می شود، رله مربوطه یک ماشه سطح پایین است.وقتی com به high short شود، یک ماشه سطح بالایی است.
