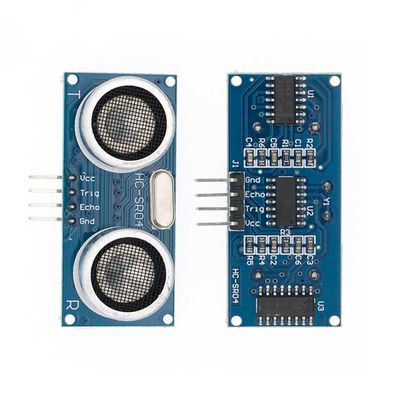

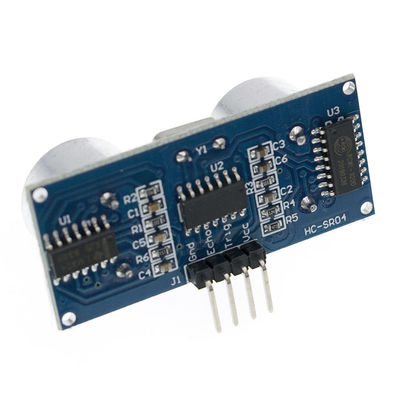

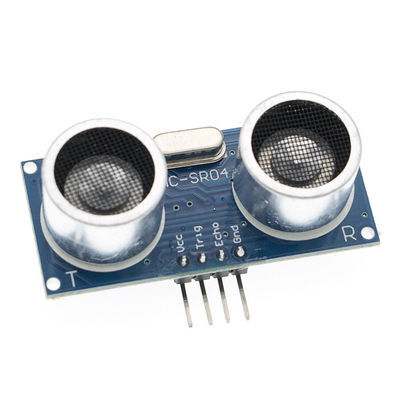

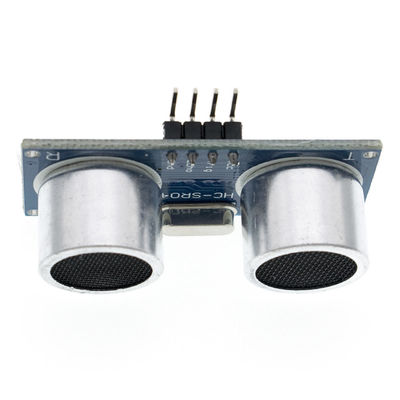

سنسور مبدل اندازه گیری فاصله HC-SR04 2cm-450cm برای محدوده آشکارساز آردوینو

1، عملکرد این ماژول اندازه گیری فاصله پایدار و دقیق است.و SRF05، SRF02 Ultrasonic Ranging Module مشابه خارجی.دقت ماژول، نقاط کور (2 سانتی متر) بسیار نزدیک، اندازه گیری فاصله پایدار بر اساس این محصول با موفقیت به بازار عرضه می شود!این ماژول دارای ظرفیت کاملاً متوسط ​​ماژول ضد سرقت GH-311 است

دو پارامتر فنی اصلی:
1: ولتاژ: DC5V
2: جریان خاموش: <2 میلی آمپر
3: خروجی سطح: خروجی 5 ولت بالا
4: سطح: انتهای 0 ولت
5: زاویه القاء: نه بیشتر از 15 درجه: محدوده تشخیص: 2cm-450cm

7: دقت بالا: تا 0.3 سانتی متر

سیم کشی پانل، VCC، تریگ (سمت کنترل)، اکو (انتهای دریافت)، خروجی (پاهای خالی)، GND

توجه: TRIP-pin-pull-up داخلی مقاومت 10K، پایه پورت IO میکروکنترلر TRIP پایین، و سپس به یک سیگنال پالس 10us.

پین OUT برای این ماژول به عنوان پین خروجی سوئیچ زمانی که ماژول ضد سرقت، ماژول های محدوده از این پا استفاده نمی کنند!

نکته: ماژول باید وارد شود خوشبختانه برد مدار دوباره برق می‌گیرد و در صورتی که قبل از حل شدن مجدداً روشن شده باشد، از خرابی زیاد جلوگیری کنید.

این ماژول را می توان برنامه های محدوده ارائه کرد: C51، میکروکنترلر PIC18F877 Yoshitatsu سه مرجع تست MCU.

3 ماژول URF04 کار می کند:

(1) ماشه IO با حداقل سیگنال بالا 10 us.
(2) ماژول به طور خودکار هشت موج مربعی 40 کیلوهرتز ارسال می کند، به طور خودکار تشخیص می دهد که آیا یک سیگنال بازگشت.
(3) یک سیگنال برای بازگشت به یک خروجی IO بالا، مدت زمان بالا از زمان اولتراسونیک از پرتاب تا بازگشت.

فاصله تست = (زمان بالا * سرعت صدا (340M / S)) / 2;

استفاده از این محصول ساده است و یک پورت کنترلی بالاتر از 10US، می توانید منتظر خروجی بالا در درگاه دریافت باشید.خروجی می تواند تایمر را باز کند زمانی که این پورت پایین می آید مقدار تایمر برای محدوده زمانی محاسبه می شود قابل خواندن است.چنین چرخه مداوم اندازه گیری، شما حرکت می کنید تا مقداری را که می توانیم به ~ ~~ برسیم، اندازه گیری کنید

ماژول کار می کند:

(1) ماشه IO با حداقل سیگنال بالا 10 us.
(2) ماژول به طور خودکار هشت موج مربعی 40 کیلوهرتز ارسال می کند، به طور خودکار تشخیص می دهد که آیا یک سیگنال بازگشت.
(3) سیگنال برای بازگشت، خروجی IO بالا، مدت زمان بالا

زمان اولتراسونیک از راه اندازی تا بازگشت.فاصله تست = (زمان بالا * سرعت صدا (340M / S)) / 2;
