امکانات:
1. القایی خودکار: هنگامی که شخصی وارد محدوده القایی خود می شود، وارد سطح بالا می شود، افراد محدوده سنسور را ترک می کنند به طور خودکار به تاخیر می افتند.خروجی کم
2. کنترل حساس به نور (اختیاری): ماژول رزرو شده برای مکان، می تواند به کنترل حساس به نور، نور قوی در طول روز یا عدم القاء تنظیم شود.کنترل حساس به نور اختیاری است، کارخانه مقاومت حساس به نور نصب نکرده است.در صورت لزوم، لطفاً برای نصب یک مقاومت حساس به نور جداگانه خریداری کنید.

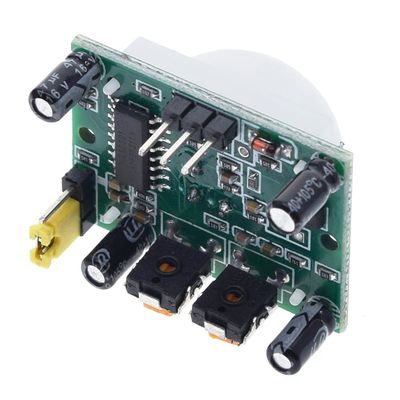

3. دو حالت ماشه: L قابل تکرار نیست، H قابل تکرار است.می توان جامپر را انتخاب کرد، پیش فرض H است.
A. حالت ماشه غیر قابل تکرار: خروجی القایی بالا، زمان تاخیر به پایان رسیده است، خروجی به طور خودکار از زیاد به پایین تغییر می کند.
ب- حالت ماشه مکرر: یعنی پس از حس کردن خروجی بالا، در بازه زمانی تاخیر، اگر بدن انسان در محدوده فعالیت های حسی خود باشد، خروجی آن تا زمانی که تاخیر فرد از بالا خارج شود، بالا می ماند. به سطح پایین (ماژول سنجش به طور خودکار یک زمان تاخیر را پس از هر فعالیت بدن انسان به تاخیر می اندازد و زمان آخرین فعالیت را به عنوان نقطه شروع زمان تاخیر در نظر می گیرد).
4. زمان انسداد القایی (تنظیم پیش فرض: 3-4 ثانیه): پس از هر خروجی سنجش (سطح بالا پایین می آید)، ماژول حسگر را می توان با یک زمان مسدود شدن دنبال کرد که در طی آن حس می شود دستگاه هیچ سیگنال حسی دریافت نمی کند. .از این تابع می توان برای دستیابی به فاصله زمانی بین زمان خروجی سنجش و زمان انسداد استفاده کرد.می توان آن را برای محصولات تشخیص فاصله اعمال کرد.در عین حال، این عملکرد می تواند به طور موثر انواع تداخل در فرآیند تعویض بار را سرکوب کند.
5. محدوده ولتاژ عملیاتی گسترده: ولتاژ کاری پیش فرض DC5V تا 20V
6. میکرو پاور: جریان خاموش 65 میکرو آمپر، به ویژه برای محصولات الکتریکی خشک با باتری.
7. خروجی سیگنال سطح بالا: می توان به راحتی با انواع مختلف مدارات برای رسیدن به docking.
دستورالعمل استفاده:
1 توان ماژول القایی حدود یک دقیقه پس از زمان اولیه سازی، در این زمان ماژول 0-3 بار در دقیقه، یک دقیقه در حالت آماده به کار خروجی می دهد.
2. از نور و سایر تداخل ها باید اجتناب شود مستقیماً سطح ماژول لنز را ببندید تا تداخلی با سیگنال ایجاد نشود.استفاده از محیط تا حد امکان اجتناب شود
جریان آزاد باد، باد باعث تداخل سنسور می شود.

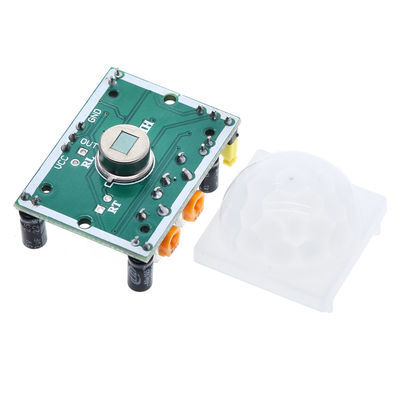

3. ماژول سنسور با کاوشگر دو عنصر، پنجره پروب مستطیلی است، عنصر دوگانه (A یوان B یوان) در جهت طولانی تر در هر دو انتها، زمانی که بدن از چپ به راست
یا از راست به چپ از طریق طیف مادون قرمز برای رسیدن به زمان دوگانه، اختلاف فاصله، تفاوت بیشتر، القای حساس تر، زمانی که بدن از جلو به کاوشگر
سر یا از بالا به پایین یا از پایین به بالا جهت، عنصر دوگانه نمی تواند تغییرات فاصله طیفی مادون قرمز را تشخیص دهد، تفاوتی ندارد، بنابراین سنسور حساس نیست یا کار نمی کند.بنابراین سنسور باید طوری نصب شود که جهت کاوشگر دوگانه و جهت فعالیت انسان تا حد امکان موازی باشد تا اطمینان حاصل شود که بدن از آن عبور کرده است.
القای دو عنصری پروب.به منظور افزایش دامنه زاویه سنجش، این ماژول از یک لنز دایره ای استفاده می کند، همچنین باعث می شود که کاوشگر از چهار طرف حساس باشد، اما سمت چپ و راست هنوز هم هستند.
با این حال، در مقایسه با جهت بالا و پایین از دو محدوده القایی، حساسیت، نصب هنوز هم باید سعی کنید با توجه به الزامات فوق.
در استفاده باید به نکات زیر توجه کرد:
1. ولتاژ DC باید الزامات ما را برآورده کند، بیش از حد بالا و خیلی کم عملکرد ماژول را تحت تاثیر قرار می دهد، اما همچنین نیاز به منبع تغذیه باید یک فیلتر تنظیم کننده خوب باشد، مانند برق USB کامپیوتر، منبع تغذیه شارژر تلفن همراه، قدیمی باتری انباشته 9 ولتی قادر به برآورده کردن الزامات کار ماژول نیست، توصیه می شود که مشتریان از ترانسفورماتور قدرت و رگولاتور از طریق تنظیم کننده ولتاژ سه ترمینال و سپس از طریق منبع تغذیه فیلتر خازن 220UF و 0.1UF استفاده کنند.
2. اگر چه بدن انسان در مقابل ماژول نیست، اما بدن انسان از ماژول بیش از حد نزدیک به ماژول نیز می تواند توسط خروجی سنسور ایجاد شود، و همچنین اشکال زدایی بدن انسان را لمس نمی کند قسمت مدار خواهد شد همچنین بر روی کار ماژول تأثیر می گذارد، یک رویکرد علمی تر خروجی یک LED یا مولتی متر است، ماژول با یک روزنامه پوشانده شده است، مردم اتاق را ترک می کنند، بنابراین 2 دقیقه برای دیدن اینکه آیا ماژول خروجی داشته است یا خیر؟
3. ماژول بار را به درستی کار نمی کند، پس از کار هرج و مرج به بار متصل می شود، یک دلیل این است که ظرفیت برق مصرف برق بار بسیار کم است، بار ناشی از نوسانات ولتاژ ناشی از نقص ماژول، دیگری دلیل بار این است که قدرت تداخلی در کار خواهد داشت، مانند رله ها یا آهنرباها و سایر بارهای القایی نیروی الکتروموتور معکوس تولید می کند، صفحه انتشار 315M دارای تابش الکترومغناطیسی خواهد بود و کارهای دیگر بر ماژول تأثیر می گذارد.راه حل به شرح زیر است: الف، قسمت قدرت فیلتر سلف.ب، با استفاده از بار و ماژول با استفاده از روش های مختلف ولتاژ، مانند: بار با استفاده از ولتاژ کاری 24 ولت، ماژول از ولتاژ کاری 12 ولت استفاده می کند که در طی آن استفاده از ایزوله تنظیم کننده سه ترمینال.ج: از منبع تغذیه با ظرفیت بیشتر استفاده کنید.
4. ماژول حسگر بدن انسان فقط می تواند در داخل خانه کار کند و محیط کار باید از نور خورشید اجتناب کند، قرار گرفتن در معرض نور مستقیم قوی، اگر محیط کار دارای تداخل RF قوی است، می توانید از اقدامات محافظ استفاده کنید.در صورت تداخل شدید هوا، درها و پنجره ها را ببندید یا از همرفت جلوگیری کنید.منطقه القایی برای جلوگیری از مواجهه با وسایل گرمایشی و اشیاء و همچنین باد کردن آسان زباله ها و لباس ها.
5. ماژول سنسور بدن انسان توصیه می شود در یک جعبه مهر و موم شده نصب شود، در غیر این صورت ممکن است سیگنال خروجی وجود داشته باشد.
6. اگر زاویه تشخیص ماژول سنسور بدن کمتر از 90 درجه باشد، می توانید از نوار چسب مات برای قطع لنز یا برش لنز برای دستیابی استفاده کنید.
7. ماژول سنسور بدن انسان با کاوشگر دو عنصری، دست ها و پاهای بدن و جهت حرکت سر و حساسیت سنسور ارتباط نزدیکی دارد و ماژول مادون قرمز مشخص می کند که سنسور نمی تواند با دقت فاصله را کنترل کند.
8. ماژول پروب (PIR) را می توان در طرف دیگر برد مدار نصب کرد.پروب را می توان با یک کابل محافظ دو هسته ای نیز گسترش داد، طول آن نیز باید کمتر از 20 سانتی متر باشد.
